Systemy nawadniania Rain Bird - zraszacze i dysze

Rain Bird to amerykański producent systemów nawadniania, którego sprzęt - obok Hunter - jest w Polsce standardem zarówno w przydomowych ogrodach, jak i na terenach sportowych czy komercyjnych. Większość profesjonalnych instalacji w kraju opiera się dziś na jednej z tych dwóch marek. Ten tekst nie jest katalogiem - to praktyczny przewodnik, który tłumaczy, z czego wybierasz i jak przejść od parametrów działki i wody do konkretnego elementu Rain Bird.

Najważniejsze w skrócie:

• Rotory (5004, 3500, większy 8005) na trawniki; dysze rotacyjne R-VAN na mniejsze i nieregularne strefy (regulacja ręcznie, opad ok. 15 mm/h).
• Liczbę zraszaczy w sekcji wyznacza wydajność wody, nie metraż - policz ją próbą wiaderkową (kalkulator niżej).
• Sterowniki: seria ESP (ESP-TM2, ESP-Me3, ESP-RZXe) doposażana modułem Wi-Fi LNK2, albo RC2 z Wi-Fi wbudowanym - aplikacja darmowa, bez abonamentu.
• Nie mieszaj rotorów z dyszami R-VAN ani statyków z rotorami w jednej sekcji - mają różny opad i podlewanie wyjdzie nierówno.
• W polskim klimacie obowiązkowy jesienny przedmuch instalacji sprężonym powietrzem.

Zraszacze i dysze Rain Bird - z czego wybierasz

Element, który fizycznie podaje wodę na trawnik i rabaty, dzieli się u Rain Bird na dwie grupy: rotory (zraszacze obrotowe do większych powierzchni) i dysze rotacyjne R-VAN (wielostrumieniowe, oszczędne, do mniejszych i nieregularnych stref); jej odpowiednikiem u Huntera jest dysza MP Rotator. W jednym ogrodzie zwykle łączy się oba rozwiązania - w osobnych sekcjach.

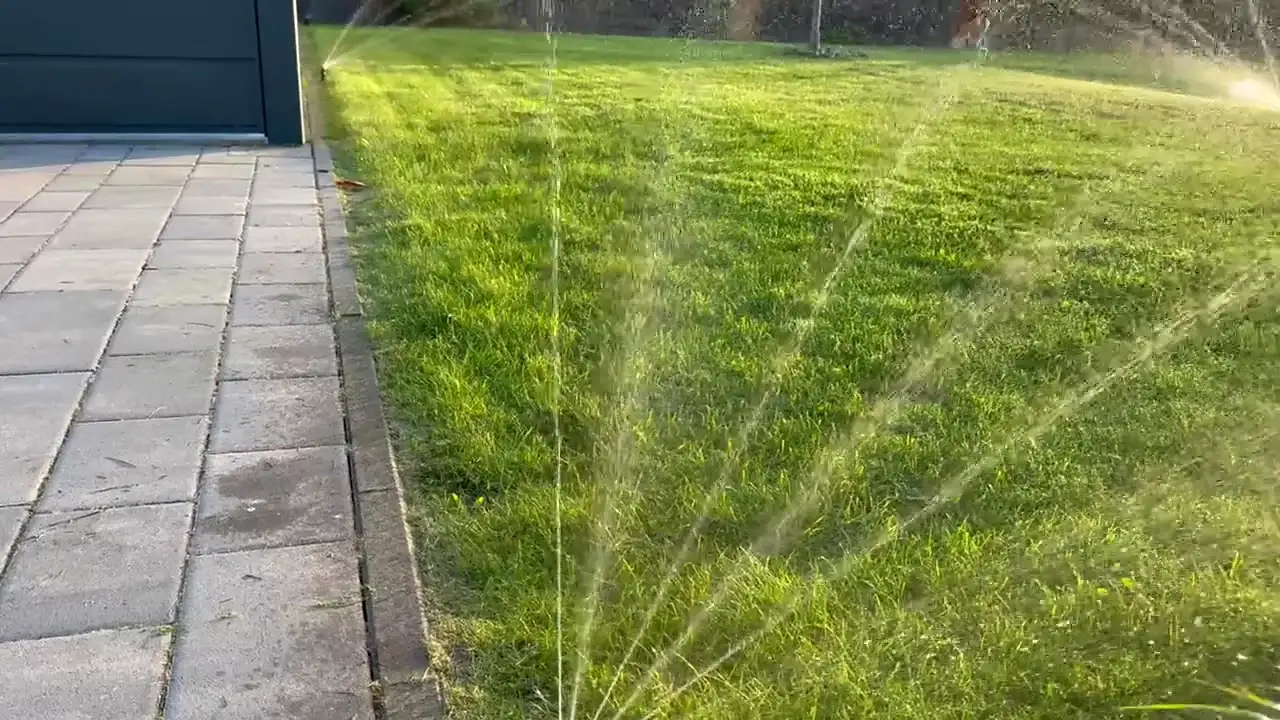

Rotory Rain Bird: 5004, 3500 i 8005 - tabela i dobór

Rotory pokrywają większość trawnika. Dane poniżej pochodzą z dokumentacji Rain Bird (wartości przeliczone na metry, bary i litry na minutę - traktuj je jako przybliżone, zależne od dyszy i ciśnienia).

Jak to czytać w praktyce: na typowy trawnik idzie zwykle 5004 - to koń pociągowy Rain Bird, z dyszami Rain Curtain dającymi równe pokrycie i opcjami, które warto znać: PRS stabilizuje ciśnienie na głowicy (przydatne przy wahaniach w sieci), a SAM to wbudowany zawór zwrotny, który zapobiega wyciekaniu wody z najniżej położonych zraszaczy po wyłączeniu sekcji. 3500 to wybór na mniejsze, węższe powierzchnie. 8005 wchodzi dopiero na duże, otwarte tereny - do typowego przydomowego trawnika zwykle odpada, bo wymaga wysokiego ciśnienia (3,5-6,9 bar) i ma duży przepływ. Gwarancja producenta: seria 5000 i 8005 - 5 lat, seria 3500 i dysze R-VAN - 3 lata.

Co oznaczają cyfry w nazwach? Końcówka „04” to popularny wysuw (pop-up) 4 cale, czyli ok. 10 cm. Dlatego 1804 to zraszacz statyczny z serii 1800, 3504 to rotor 3500, a 5004 - rotor 5000; wyższe wysuwy („06” = 6 cali) stosuje się w wyższej trawie. Dysze Rain Curtain w rotorach 5004 podają wodę większymi kroplami, mniej znoszonymi przez wiatr - stąd bardziej równe pokrycie na otwartych, wietrznych powierzchniach.

Oznaczenia modeli Rain Bird - mały słownik

Symbole w nazwach (np. 5004-PC-SAM) niosą konkretne znaczenie. Najważniejsze:

Dlaczego rotor 5004 rzadko osiąga 15 metrów zasięgu

Katalogowe „do 15,2 m” 5004 osiąga przy ciśnieniu mierzonym bezpośrednio na dyszy (rzędu 4,5 bar). W realnej instalacji ciśnienie spada po drodze - na rurze PE, kolanach, elektrozaworze i filtrze. Jeśli pompa daje 4 bary w kotłowni, a do zraszacza prowadzi długi, kręty odcinek, na głowicy zostaje np. 2,5 bar i zasięg kurczy się do 9-11 m. Dlatego zasięg planuje się od ciśnienia roboczego na głowicy, a nie od liczby z katalogu - i dlatego najpierw mierzymy ciśnienie i przepływ, a dopiero potem dobieramy rozstaw. Jak dobrać samą pompę pod wymagane ciśnienie i wydatek, opisuje kalkulator doboru pompy.

Dysze rotacyjne R-VAN - oszczędność i opad

R-VAN to odpowiedź Rain Bird na wielostrumieniowe dysze oszczędne. Wkręca się je w korpus zraszacza i podają wodę kilkoma wolnymi, obrotowymi strumieniami o niskiej intensywności - woda wsiąka, zamiast spływać.

Najważniejsze fakty (wg dokumentacji Rain Bird):

• Oszczędność wody: wg producenta R-VAN poprawiają efektywność podlewania o ok. 30% względem tradycyjnych dysz rozpryskowych - dzięki większym, mniej znoszonym przez wiatr kroplom i niskiej intensywności opadu (popularne hasło „do 60% mniejszego przepływu” to zwykle uogólnienie dystrybutorów wobec najmniej wydajnych dysz, nie twardy parametr producenta).
• Intensywność opadu: ok. 15 mm/h (0,6 cala/h) - niska, ogranicza spływ i erozję.
• Matched precipitation: dopasowany opad niezależnie od kąta i promienia, więc różne modele R-VAN można mieszać w jednej sekcji.
• Ciśnienie: ok. 30-55 psi (2,1-3,8 bar), zalecane 45 psi (3,1 bar); przy wyższym ciśnieniu w sieci stosuje się korpusy 1800 PRS-45.
• Regulacja bez narzędzi: zasięg i kąt (45-270°, są też wersje 360°) ustawisz ręcznie - to wygodny atut R-VAN względem dysz wymagających klucza. Dochodzi funkcja pull-up-to-flush: pociągasz rdzeń, by przepłukać dyszę z zanieczyszczeń bez demontażu.

Rotor czy R-VAN - co wybrać

Krótka zasada decyzyjna: potrzebujesz dużego promienia i otwartej powierzchni - bierzesz rotor 5004 (lub 8005 na bardzo duże tereny). Masz mniejsze, nieregularne strefy, skarpy albo zbitą glebę, gdzie woda spływa - lepiej wypadną dysze R-VAN o niskim opadzie. Pasy zieleni i narożniki to zadanie dla wariantów paskowych R-VAN. Decyzję najlepiej oprzeć na promieniu strefy, rodzaju gleby i - przede wszystkim - na wydajności wody.

Regulacja zasięgu i kąta zraszaczy Rain Bird - krok po kroku

Kąt i zasięg ustawia się kluczem Rain Bird (rotory) albo ręcznie (dysze R-VAN).

• Rotory 5004 i 3500: kąt pracy regulujesz w zakresie 40-360° (wersje PC), trzymając stałą krawędź startową i dostrajając łuk kluczem. Zasięg zmniejszasz śrubą redukcji promienia - w 5004 i 3500 maksymalnie o ok. 25% (uwaga: część polskich sklepów błędnie podaje dla 3500 35% - aktualna karta Rain Bird mówi o 25%). Większe dławienie pogarsza równomierność, więc lepiej dobrać mniejszą dyszę.
• Dysze R-VAN: zasięg i kąt (45-270°) ustawiasz ręcznie, bez żadnych narzędzi - to jeden z głównych atutów R-VAN. Funkcja ręcznego przepłukania pozwala usunąć z dyszy zanieczyszczenia bez demontażu.

Ile sekcji i głowic uciągnie Twoja woda

To najczęstszy błąd przy doborze: liczbę zraszaczy w jednej sekcji wyznacza wydajność źródła wody (litry na minutę), a nie metraż ogrodu. Sterownik uruchamia sekcje po kolei, więc w jednej sekcji musi się zmieścić tylko tyle głowic, ile uciągnie Twoja woda przy odpowiednim ciśnieniu.

Metoda jest prosta: zmierz realną wydajność kranu lub studni próbą wiaderkową (pojemność wiadra podzielona przez czas napełniania, razy 60), zostaw zapas ok. 15-20% i podziel przez pobór jednej głowicy. Policz to od razu - narzędzie pokazuje, ile rotorów lub dysz zmieści jedna sekcja:

Tak jak przy innych markach: dysza R-VAN pobiera mniej wody niż rotor 5004, więc na sekcji zmieści się ich więcej - ale obejmuje też mniejszą powierzchnię, więc dla całego ogrodu liczba sekcji wychodzi zbliżona. Zbyt wiele głowic na jednej sekcji = spadek ciśnienia, krótki zasięg i nierówne podlewanie.

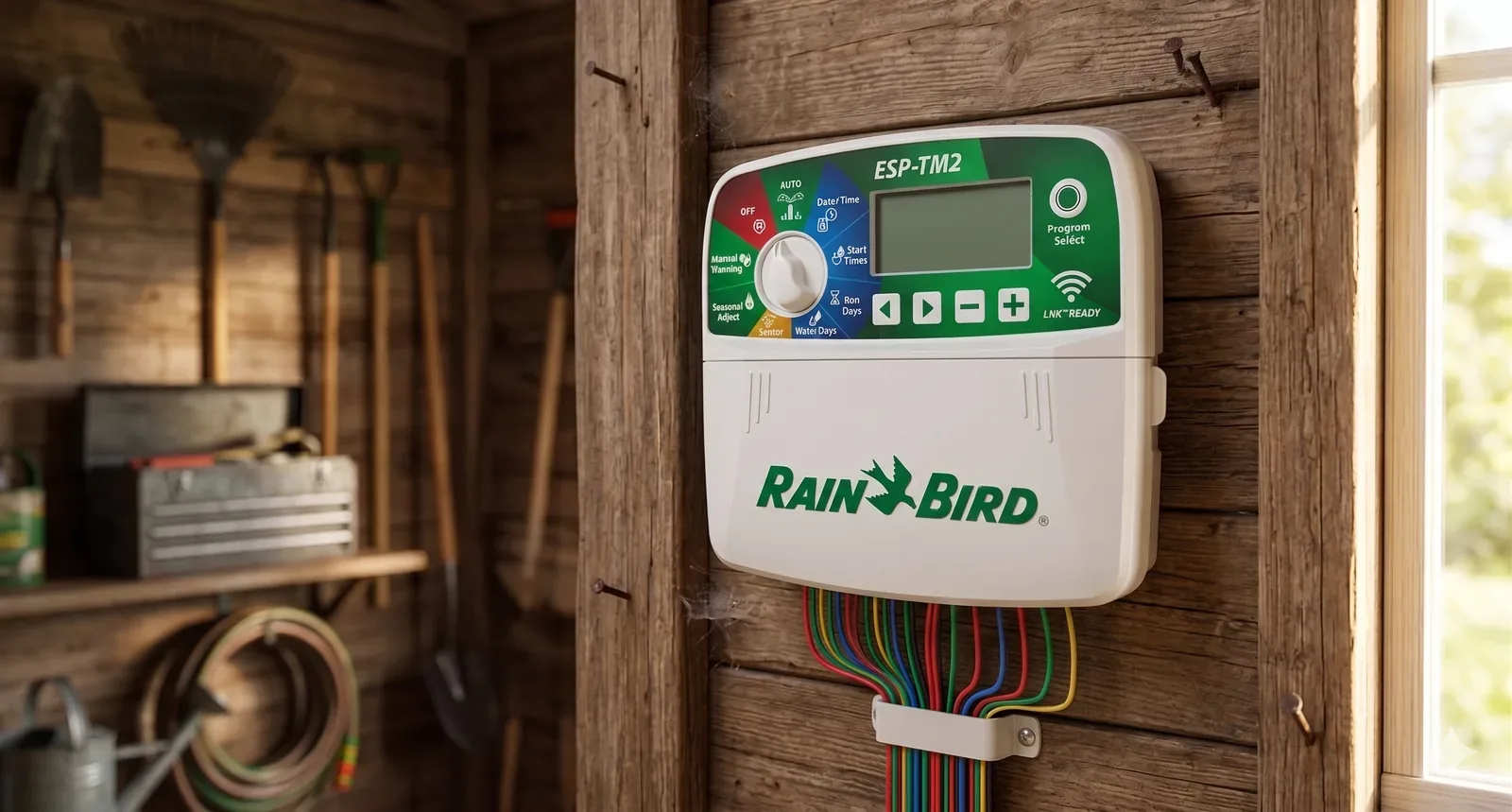

Sterowniki Rain Bird - seria ESP i moduł LNK2 WiFi

Sterownik decyduje, kiedy i jak długo pracują sekcje. Rain Bird stawia na jedną, spójną rodzinę ESP, którą doposaża się w Wi-Fi modułem LNK2.

Najważniejsze: moduł LNK2 wsuwasz w port sterownika bez narzędzi i zamienia on klasyczny ESP w sterownik sterowany z aplikacji. Aplikacja koryguje harmonogram na podstawie lokalnej pogody (strona modułu LNK2 deklaruje oszczędność do 50%, karty sterowników ESP - do 30%; wyższa wartość to scenariusz z pełną automatyką pogodową), pozwala zdalnie zmieniać programy, ustawiać alerty i opóźnienie po deszczu. Aplikacja Rain Bird jest darmowa i nie wymaga abonamentu - płacisz jednorazowo tylko za moduł (albo bierzesz RC2 z Wi-Fi w zestawie). Klasycznie, bez modułu, ESP-TM2 i ESP-Me działają offline na zaprogramowanym harmonogramie.

Który wybrać? Chcesz Wi-Fi od razu, bez dokładania modułu - bierzesz RC2 (Wi-Fi wbudowane, 8 sekcji). Masz już ESP-TM2 albo wolisz klasyczną bazę z opcją smart - dokładasz moduł LNK2. Większą instalację (do 22 sekcji, rozbudowa modułami) obsłuży ESP-Me3. Ważne praktycznie: moduł LNK2 łączy się tylko z siecią Wi-Fi 2,4 GHz (nie 5 GHz). W routerach łączących oba pasma pod jedną nazwą (Smart Connect / Band Steering) na czas parowania trzeba wydzielić sieć 2,4 GHz - to najczęstsza przyczyna problemów z połączeniem.

Rain Bird w smart home: aplikacja, Google i Alexa

Po doposażeniu w LNK2 (lub przy RC2) Rain Bird integruje się z Asystentem Google i Amazon Alexa oraz aplikacją mobilną (uwaga: dokumentacja modułu LNK2 wskazuje dostępność asystentów głosowych dla Ameryki Północnej - dla Polski warto to sprawdzić przed zakupem). Sterowanie odbywa się przez chmurę producenta, więc wymaga internetu i konta - bez łączności sterownik realizuje ostatni zapisany harmonogram, ale traci funkcje smart. Jeśli planujesz smart home z pełną lokalną autonomią (sceny działające bez internetu), nawadnianie warto spinać przez pośrednią bramę lokalną i traktować chmurę jako warstwę wygody, nie fundament krytycznych scen. To samo dotyczy konkurencyjnego ekosystemu Hunter - opisujemy go w tekście o Hunter Hydrawise.

Zawory i czujniki Rain Bird

To elementy, których nie widać, a które decydują o niezawodności.

• Elektrozawory: w domowych instalacjach standardem są zawory serii DV (100-DV, 1”, przepływ ok. 0,2-40 gpm, ciśnienie do ok. 10 bar, cewka 24 V; wersja 100-DVF z regulacją przepływu) - odpowiednik Hunter PGV. W większych i komercyjnych systemach wchodzą serie PGA, PEB, PESB. Liczba zaworów odpowiada liczbie sekcji.
• Czujniki pogodowe: czujnik deszczu RSD blokuje podlewanie po opadach, a bezprzewodowy WR2 łączy detekcję deszczu i mrozu (wg producenta oszczędność do 35% wody, zasięg ok. 200 m, bateria kilkuletnia) - oba ograniczają zbędne cykle. Sterowanie z aplikacji (przez LNK2) dokłada do tego korektę pogodową na bazie prognozy.

Nawadnianie kroplowe Rain Bird: XFD i XFS

Nie wszystko podlewa się zraszaczami. Do rabat, żywopłotów i donic woda ma trafiać prosto do strefy korzeniowej.

• XFD / XF Dripline: linia kroplująca z kompensacją ciśnienia (stały wydatek na całej długości, także na spadkach terenu) - podstawa nawadniania rabat.
• XFS: wariant podpowierzchniowy z ochroną przed wrastaniem korzeni (miedziana powłoka emiterów) - do trawników i nasadzeń, gdzie linia ma być niewidoczna. Do tego dochodzą emitery punktowe i akcesoria mikronawadniania.

Najczęstsze błędy przy doborze i montażu

Z naszej praktyki wykonawczej - to one najczęściej psują równe podlewanie:

• Przewymiarowana sekcja - za dużo głowic naraz, spadek ciśnienia, krótki zasięg.
• Mieszanie różnych opadów w jednej strefie - rotory z R-VAN albo rotory ze statykami; część obszaru dostaje za mało wody.
• Zły rozstaw głowic - powinno być “głowica do głowicy” (zasięg sięga sąsiedniej głowicy), inaczej powstają suche pasy.
• Złe ciśnienie - poniżej zakresu rotor nie wykręca zasięgu; powyżej - rozpyla się mgła i traci wodę. Przy wahaniach ratują wersje PRS.
• Brak zapasu hydraulicznego - sekcja zaprojektowana “na styk” wydajności wody działa niestabilnie.

Na co uważać przy Rain Bird (uczciwie o wadach)

Żaden sprzęt nie jest idealny - kilka rzeczy z praktyki wykonawczej:

• Dysze R-VAN potrafią się zaciąć przy zanieczyszczonej wodzie (piasek, osady) i przestać się obracać; ratuje funkcja pull-up-to-flush, a przy wodzie ze studni - dobry filtr.
• Zawory 100-DV mają pokrywę na śruby krzyżakowe (Phillips), które w zabłoconej skrzynce bywają kłopotliwe po latach (Hunter używa tu nakrętek na klucz sześciokątny) - drobiazg, ale instalatorzy go znają.
• Smart wymaga sieci 2,4 GHz - na routerach mesh parowanie modułu LNK2 bywa upierdliwe (patrz sekcja o sterownikach).
• Deklaracje oszczędności nie są gwarancją - do 30% z R-VAN czy do 50% z korektą pogodową to scenariusze przy poprawnym projekcie, nie automat z pudełka.

Zimowanie i serwis w polskich warunkach

W polskim klimacie kluczowy jest jesienny przedmuch instalacji sprężonym powietrzem - woda zostawiona w rurach i korpusach zamarza i je rozsadza. Do tego dochodzi wiosenny rozruch (kontrola ciśnienia, dysz, sekcji). Pojedynczą zabrudzoną głowicę zwykle wyczyścisz sam, ale jeśli problem dotyczy całej sekcji albo wraca co sezon, to sygnał na serwis nawadniania z pomiarem ciśnienia i przepływu.

Ile kosztuje system Rain Bird w Polsce (orientacyjnie)

Ceny zależą od powierzchni, liczby sekcji, ciśnienia i wybranego sterownika. Poniżej orientacyjne ceny rynkowe - widełki z kilku polskich sklepów (aktualizacja: czerwiec 2026). To nie jest nasz cennik, a jedynie rząd wielkości; wiążącą wycenę instalacji robimy po pomiarze na działce.

Rynkowo kompletna instalacja z projektem i montażem dla ogrodu ok. 500 m² to orientacyjnie 13-19 tys. zł (materiał plus robocizna projektowo-wykonawcza) - podobnie jak przy innych markach. O trwałości i równym podlewaniu decyduje jakość projektu hydraulicznego, a nie logotyp na korpusie zraszacza.

Dla kogo Rain Bird - i na co uważać

Rain Bird to dobry wybór, gdy zależy Ci na trwałości, równomierności podlewania i prostocie obsługi - ręcznie regulowane dysze R-VAN i darmowa aplikacja bez abonamentu to realne atuty. Pamiętaj jednak, że smart wymaga warunków (stabilne Wi-Fi, konto producenta, świadomość zależności od chmury), a parametry i nazwy modeli się zmieniają - przed zakupem zawsze sprawdzaj aktualną dokumentację producenta.

Rain Bird czy Hunter?

To dwie najczęściej zestawiane marki. Obie są profesjonalne i trwałe, a różnice są zwykle mniejsze, niż sugerują dyskusje w sieci - w praktyce liczy się projekt, dostępność części i serwis, a nie sama nazwa. Pełne, neutralne zestawienie sterowników, zraszaczy i dostępności znajdziesz w artykule Hunter czy Rain Bird - co wybrać do ogrodu, a sam przegląd marki Hunter - w tekście Systemy nawadniania Hunter.

Montaż i serwis systemów Rain Bird

W Steramo projektujemy i montujemy automatyczne nawadnianie na komponentach Rain Bird (oraz Hunter), dobierając rotory, dysze i sterownik pod konkretny ogród, a nie odwrotnie. Jeśli dopiero planujesz system od podstaw, zacznij od kompletnego przewodnika po nawadnianiu ogrodu.

Źródła i dokumentacja

Dane techniczne w artykule opierają się na oficjalnej dokumentacji Rain Bird (karty produktów rotorów 5000/5004, 3500, dysz R-VAN, sterowników ESP i modułu LNK2 oraz zaworów i czujników). Wartości przeliczone na jednostki metryczne podajemy orientacyjnie - przed zakupem warto zweryfikować aktualne dane u producenta lub dystrybutora.
