System nawadniania ogrodu to droga wody od źródła (wodociąg, studnia lub deszczówka) przez zabezpieczenia, rury PE i elektrozawory do zraszaczy i linii kroplujących, sterowana automatycznie przez sterownik. Z zewnątrz wygląda prosto - woda sama wychodzi z trawnika o ustalonej godzinie. Pod spodem to jednak zespół połączonych elementów, które muszą do siebie pasować pod względem ciśnienia i przepływu. Jeśli rozumiesz, z czego składa się system nawadniania, łatwiej ocenisz ofertę wykonawcy, unikniesz kosztownych błędów i zrozumiesz, dlaczego o cenie i kształcie instalacji decyduje źródło wody, a nie sama powierzchnia ogrodu.
Z czego składa się system nawadniania - w skrócie
Cały system to droga wody od punktu poboru do rośliny, z automatyką, która decyduje, kiedy i którędy ta woda płynie. Prawidłowo zaprojektowana instalacja składa się z następujących elementów:
Najlepiej widać to na schemacie - woda płynie od źródła, przez kolejne zabezpieczenia, do kolektora z elektrozaworami, a stamtąd do sekcji zraszaczy i kroplowania. Sterownik steruje całością niskim napięciem 24V AC.
Te elementy tworzą układ naczyń połączonych. Wydajność źródła ogranicza przepływ w jednej sekcji, ciśnienie dynamiczne decyduje o doborze i zasięgu zraszaczy, a liczba sekcji jest wypadkową obu tych parametrów oraz podziału ogrodu na strefy.
Źródło wody i jego parametry

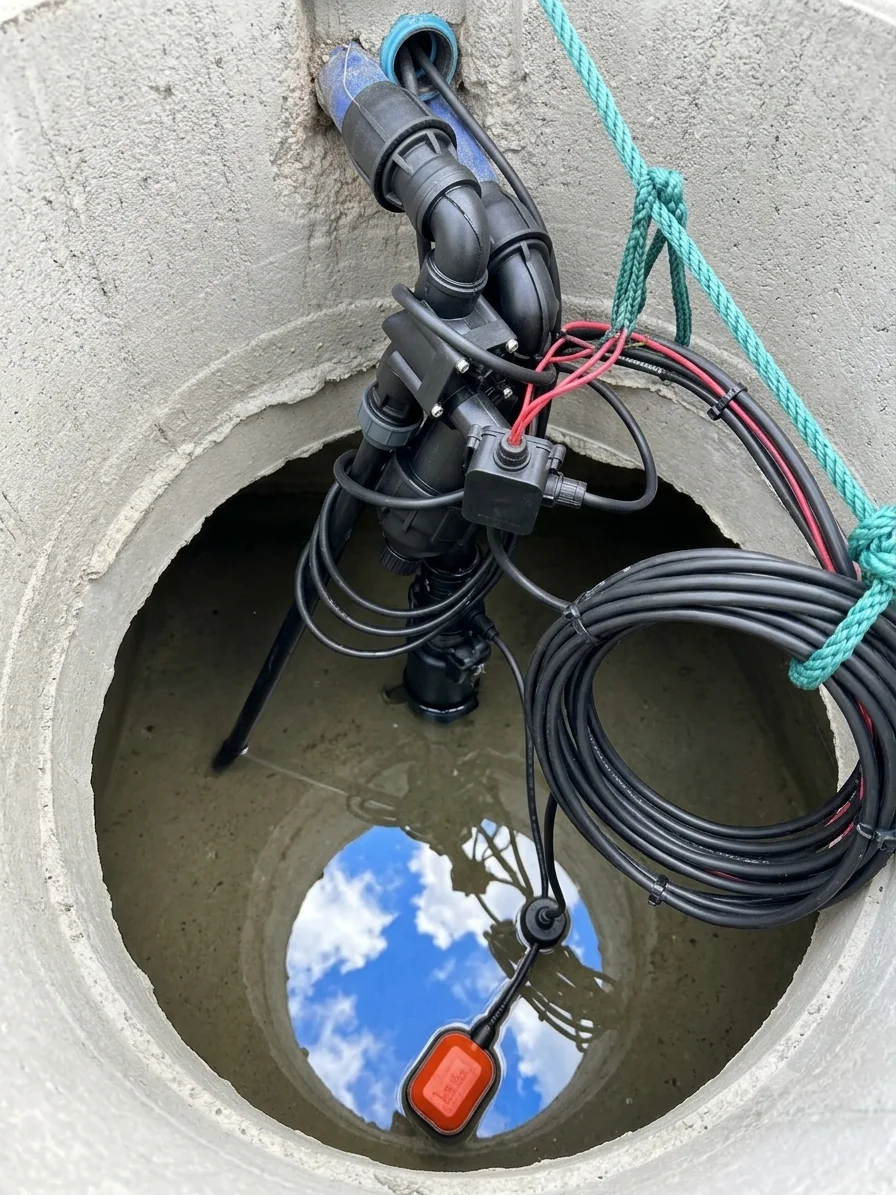

Projekt nawadniania zaczyna się nie od trawnika, tylko od kranu. Trzy najczęstsze źródła to sieć wodociągowa, studnia i zbiornik na deszczówkę. Każde opisują dwa parametry: ciśnienie (w barach) i wydajność, czyli ile wody da się pobrać w jednostce czasu (w m³/h lub l/min).
Ciśnienie statyczne a dynamiczne
Najczęstszy błąd projektowy to opieranie obliczeń na ciśnieniu statycznym.
Ciśnienie statyczne to ciśnienie przy zamkniętych punktach poboru. Zgodnie z warunkami technicznymi ciśnienie przed punktem czerpalnym powinno mieścić się w zakresie 0,5–6 bar; w domach jednorodzinnych jest to zwykle 2,5–4 bar.
Ciśnienie dynamiczne to ciśnienie mierzone przy otwartym zaworze, podczas wypływu wody. Jest zawsze niższe od statycznego, bo woda traci ciśnienie na tarciu o ścianki rur oraz na filtrze, wodomierzu i zaworze antyskażeniowym. Do projektu przyjmuje się wyłącznie ciśnienie dynamiczne - i to zmierzone w godzinach szczytu, gdy w sieci jest najniższe.
Jak zmierzyć wydajność źródła
Maksymalny bezpieczny przepływ sekcji ustala się prostą próbą wiaderkową: mierzysz, w ile sekund napełnia się wiadro o znanej pojemności. Wydatek liczy się tak: wydajność (l/min) = pojemność wiadra (l) ÷ czas napełniania (s) × 60. Wynik przeliczasz na metry sześcienne: 1 l/min to 0,06 m³/h. Tę wartość traktuje się jako górny limit poboru jednej sekcji - możesz to policzyć naszym kalkulatorem próby wiaderkowej.
Punkt poboru i zabezpieczenia
Tuż za źródłem montuje się elementy, które chronią instalację oraz sieć wody pitnej: zawór odcinający (żeby zamknąć cały system), filtr siatkowy (żeby zanieczyszczenia nie zatkały dysz i kroplowania) oraz reduktor ciśnienia, gdy ciśnienie jest za wysokie albo niestabilne.
Zawór antyskażeniowy i norma PN-EN 1717
Podłączenie nawadniania do sieci wody pitnej wiąże się z obowiązkiem prawnym. Woda w rurach ogrodowych ma kontakt z glebą, nawozami i środkami ochrony roślin. Przy nagłym spadku ciśnienia w sieci (np. awaria albo pobór wody przez straż pożarną) może dojść do zassania zanieczyszczonej wody z ogrodu z powrotem do instalacji pitnej.
Zgodnie z normą PN-EN 1717 podziemny system zraszania klasyfikuje się jako instalacja z płynem kategorii 4 (substancje szczególnie szkodliwe - nawozy, bakterie glebowe). Standardowy zawór zwrotny nie jest uznawany za zabezpieczenie, a prosty zawór typu EA chroni tylko do kategorii 2. Dla nawadniania podziemnego wymagany jest izolator przepływów zwrotnych typu BA, montowany za wodomierzem głównym.
Zawór główny (master valve) i czujnik przepływu
W nowoczesnych instalacjach Smart Garden, za zespołem zabezpieczeń, montuje się dwa elementy ochronne. Automatyczny zawór główny (master valve) to elektrozawór na początku magistrali, otwierany przez sterownik tylko na czas podlewania. W standardowym wariancie NCMV (normalnie zamknięty) magistrala jest pod ciśnieniem wyłącznie podczas pracy systemu - jeśli rura pęknie w ciągu dnia, woda nie wypływa w sposób niekontrolowany. Czujnik przepływu monitoruje rzeczywisty przepływ i porównuje go z normą; przy pęknięciu rury przepływ skacze, a sterownik (np. Hunter Hydrawise) zamyka zawór główny i wysyła alarm do aplikacji.
Rury PE - średnice, klasy ciśnienia i głębokość
Wodę rozprowadza się elastycznymi rurami z polietylenu (PE): nie korodują, są elastyczne i trwałe w gruncie. Kluczem jest dobór klasy ciśnieniowej rury do warunków, w jakich pracuje.
Magistrala PN10 a sekcje PN6
Instalację dzieli się na dwa obszary. Magistrala (linia główna) łączy źródło ze skrzynką zaworową i jest pod stałym ciśnieniem statycznym oraz narażona na uderzenia hydrauliczne przy zamykaniu zaworów - dlatego stosuje się tu rurę klasy PN10 z PE100. Rury sekcyjne (boczne) prowadzą wodę od zaworów do zraszaczy i są pod ciśnieniem tylko w trakcie pracy danej sekcji - wystarcza lżejsza i tańsza rura PN6.
| Rurociąg | Średnica | Klasa ciśnienia | Rola w systemie |
|---|---|---|---|
| Magistrala (główna) | Ø32 lub Ø25 | PN10 (PE100) | stałe ciśnienie, znosi uderzenia hydrauliczne |
| Sekcyjne (boczne) | Ø25 lub Ø20 | PN6 | ciśnienie tylko podczas pracy sekcji |
| Przyłącza zraszaczy | Ø16 / swing pipe | - | elastyczne, amortyzuje nacisk na zraszacz |
Na jakiej głębokości układać rury
Rury układa się w wąskich rowkach, zwykle na głębokości około 30 cm (sztych łopaty). Najważniejsza zasada: rury sekcyjne pod trawnikiem muszą leżeć poniżej zasięgu noży aeratora i wertykulatora, które sięgają 15–20 cm.
| Element | Głębokość | Dlaczego |
|---|---|---|
| Magistrala | 30–40 cm | poniżej typowych prac ogrodowych szpadlem |
| Sekcje w trawniku | 25–30 cm | poniżej noży aeratora i wertykulatora (15–20 cm) |
| Sekcje w rabatach | 20–25 cm | poniżej strefy korzeni bylin i jednorocznych |
| Kable 24V (w peszlu) | 30–40 cm | w jednym rowku z magistralą |
W polskim klimacie nie układa się rur poniżej granicy przemarzania - to byłoby nieekonomiczne. Zamiast tego instalację zabezpiecza się na zimę przedmuchem (opisanym niżej). Wąski, równy wykop pod rury i kable robi się najsprawniej koparką łańcuchową przy wykopach pod nawadnianie, zwłaszcza w istniejącym trawniku.
Sekcje i elektrozawory - serce automatyki

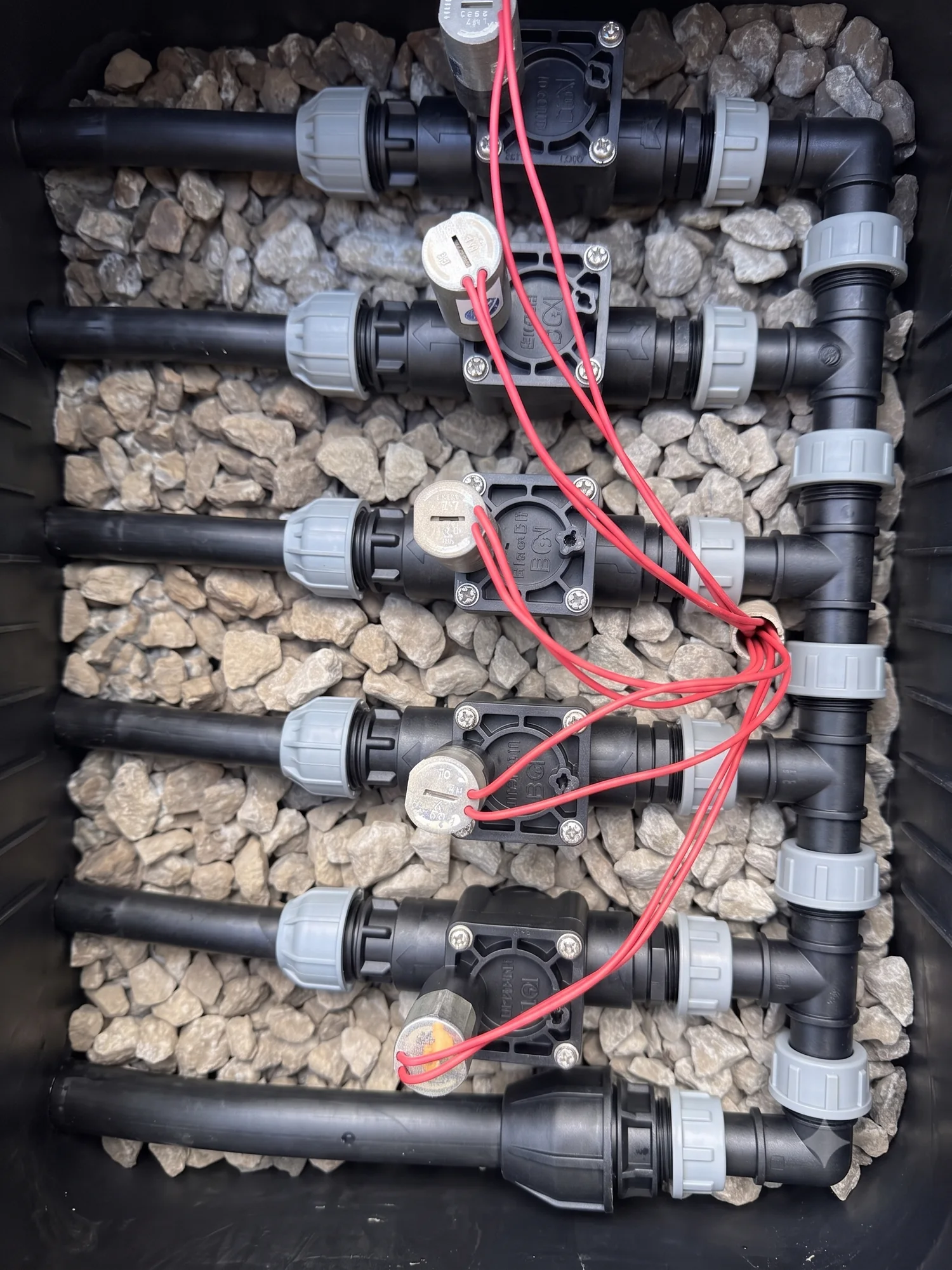

Ogrodu nie podlewa się w całości naraz, bo żadne typowe źródło nie poda tyle wody jednocześnie. Dlatego instalację dzieli się na sekcje, a każdą otwiera elektrozawór solenoidowy zasilany napięciem 24V AC (prąd przemienny - standard w nawadnianiu, napięcie bezpieczne). Zawory zbiera się w skrzynce (studzience) na kolektorze, skąd sterownik uruchamia sekcje po kolei.
Podział na sekcje wynika z dwóch rzeczy. Pierwsza to wydajność źródła - suma poboru zraszaczy w jednej sekcji musi się zmieścić w tym, co źródło da przy odpowiednim ciśnieniu (na trawnik dużej powierzchni przypada zwykle 3–5 zraszaczy na sekcję). Druga to hydrozoning, czyli grupowanie roślin o podobnym zapotrzebowaniu na wodę i nasłonecznieniu: trawnik, rabata słoneczna, rabata w cieniu i kroplowanie trafiają do osobnych sekcji.
Sterownik - mózg systemu

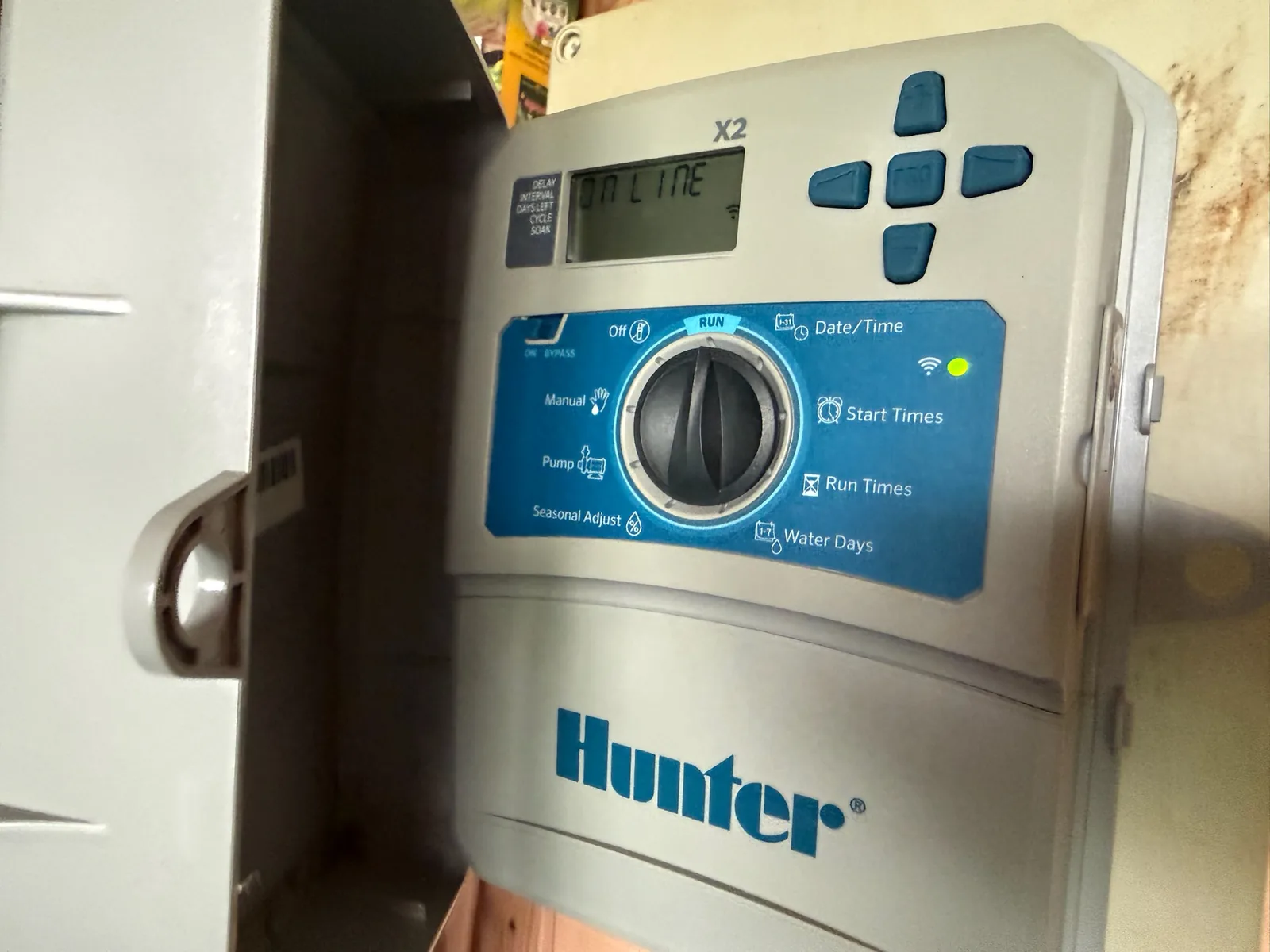

Sterownik zarządza harmonogramem, wysyłając impuls 24V AC do cewki elektrozaworu. Sterownik klasyczny realizuje sztywny harmonogram i wymaga fizycznego czujnika deszczu (np. Hunter Rain-Clik), który pod wpływem opadu rozwiera obwód i wstrzymuje podlewanie. Sterownik Wi-Fi, taki jak Hunter Hydrawise czy Rain Bird ESP-ME3, pobiera prognozy pogody, koryguje czas pracy sekcji, wstrzymuje cykl przed deszczem i wysyła powiadomienia o awariach. Dla pełnej automatyki dokłada się czujniki wilgotności gleby i mrozu.
Zraszacze i kroplowanie - co podaje wodę
Na końcu drogi wody są emitery. Każdy ma swój zakres ciśnienia roboczego - i to ciśnienie, nie powierzchnia ogrodu, decyduje o doborze i zasięgu.
Zraszacze rotacyjne (rotory, np. Hunter PGP, Rain Bird 5000) obracają strugę wody i mają duży zasięg - do trawników i dużych powierzchni. Hunter podaje dla rotora PGP zalecany zakres 1,7–4,8 bar, a pełny roboczy 1,4–6,9 bar; w praktyce poniżej około 1,7–2,0 bar ciśnienia dynamicznego turbina nie obraca głowicy i zraszacz leje wodę tylko w jedną stronę.
Zraszacze statyczne (dysze stałe) podają nieruchomy wachlarz wody o zasięgu do 4,5–5,5 m, do mniejszych i wąskich powierzchni. Pracują przy 2,0–2,5 bar; powyżej 3,5 bar woda rozbija się w mgłę (pylenie), którą porywa wiatr.
Dysze MP Rotator (Hunter) to wielostrumieniowe dysze na korpus zraszacza statycznego, z bardzo niską dawką opadu (dobre na skarpy i grunty ciężkie). Pracują w zakresie 2,1–3,8 bar, optymalnie przy 2,8 bar, i zużywają do około 30% mniej wody niż dysze statyczne.

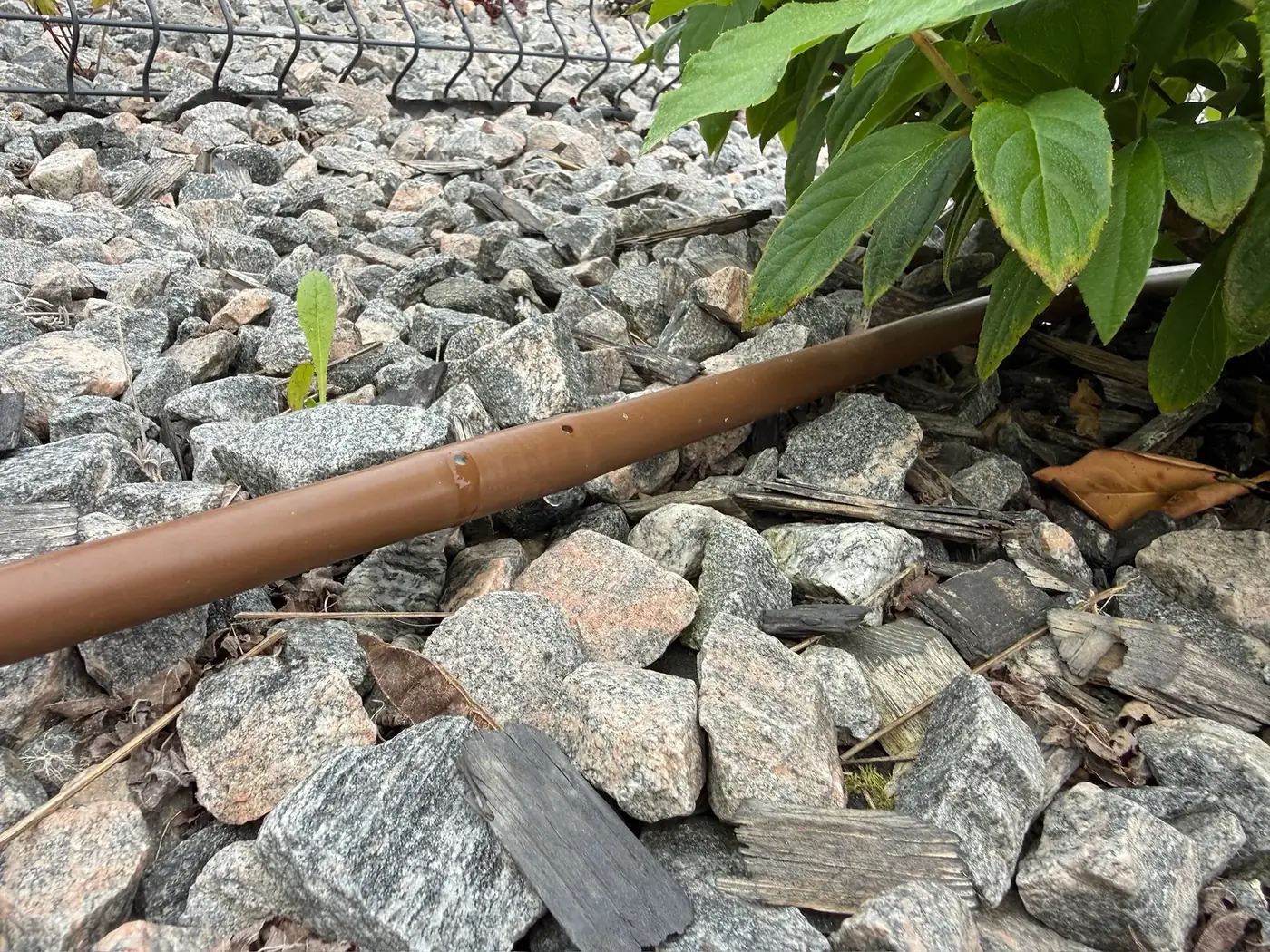

Linia kroplująca podaje wodę punktowo, przy korzeniu - do rabat, żywopłotów i warzywnika. Linie z kompensacją ciśnienia dają równy wypływ na całej długości; pracują od 0,8 do 3,5 bar, w praktyce zasilane przez reduktor ustawiony na 1,0–1,7 bar (powyżej około 3 bar reduktor jest konieczny, bo nadciśnienie wyrywa złączki).
| Typ emitera | Min. ciśnienie dynamiczne | Optymalne | Maks. | Skutek złego ciśnienia |
|---|---|---|---|---|
| Zraszacz rotacyjny (Hunter PGP) | 1,7 bar | 2,5–3,5 bar | 4,8 bar | poniżej ok. 1,7 bar turbina nie obraca głowicy |
| Zraszacz statyczny | 1,0–1,5 bar | 2,0–2,5 bar | 3,5 bar | powyżej 3,5 bar pyli wodę (straty na parowaniu) |
| Dysza MP Rotator | 2,1 bar | 2,8 bar | 3,8 bar | poniżej 2,1 bar spada zasięg strugi |
| Kroplowanie z kompensacją | 0,8 bar | 1,0–2,0 bar | 3,5 bar | poniżej 0,8 bar membrany się nie otwierają |
| Kroplowanie bez kompensacji | 0,5 bar | 1,0–1,5 bar | 2,5 bar | nierówny wypływ na długich ciągach |
Przygotowanie systemu na zimę - przedmuch
W polskim klimacie żadna instalacja nie może zostać na zimę wypełniona wodą - zamarzająca woda zwiększa objętość o około 9% i rozrywa rury oraz korpusy zaworów. Najskuteczniejszą metodą jest przedmuch sprężonym powietrzem. Producenci podają jednoznaczne parametry - Rain Bird zaleca maksymalnie 50 PSI (około 3,5 bar) i przedmuchiwanie pojedynczej sekcji nie dłużej niż 2 minuty, zaczynając od najdalszej.
Ile kosztuje system nawadniania ogrodu
Cena zależy od powierzchni, liczby sekcji, źródła wody i zakresu prac ziemnych - orientacyjnie od kilku do kilkudziesięciu tysięcy złotych z montażem i osprzętem. Uczciwa wycena zaczyna się od obejrzenia ogrodu i pomiaru ciśnienia, nie od kwoty z internetu. Czynniki kosztotwórcze i widełki rozkładamy w osobnym poradniku: od czego zależy cena nawadniania, a pakiety Steramo znajdziesz w cenniku.
Najczęstsze błędy przy doborze elementów
Jak Steramo projektuje i dobiera system
Jeśli planujesz nawadnianie i chcesz, żeby elementy były dobrane do Twojej działki, a nie z gotowego zestawu, zobacz pełną usługę automatycznego nawadniania albo zacznij od kompletnego przewodnika po nawadnianiu ogrodu. Po krótkim opisie ogrodu przygotujemy schemat sekcji i wstępną wycenę.
