Montujemy automatyczne nawadnianie i podłączamy pompy do sterowników pod Szczecinem. Ofertę opisujemy na stronie prąd w ogrodzie, a dobór samej pompy (wydajność, wysokość podnoszenia, głębinowa czy nawierzchniowa) w poradniku jaka pompa do nawadniania. Tu jest część elektryczna i sterowanie: jak to ma być zrobione i o co pytać elektryka. Podłączania 230 V nie opisujemy krok po kroku, bo to praca dla osoby ze świadectwem kwalifikacyjnym.
Trzy sposoby sterowania pompą
Zanim padnie pytanie o kable, trzeba ustalić, co ma włączać pompę. Od tego zależy schemat.
| Sposób | Kiedy | Co włącza pompę | Na co uważać |
|---|---|---|---|
| A. Przekaźnik ze sterownika nawadniania | pompa tylko do ogrodu | sterownik, gdy podlewa sekcja | praca na zamknięty zawór, suchobieg, dobór przekaźnika |
| B. Hydrofor z presostatem | ta sama pompa zasila dom i ogród | spadek ciśnienia w zbiorniku | zbyt częste włączanie pompy, wyciek uruchamia pompę |
| C. Falownik albo automat przepływowy | stałe ciśnienie, dom i ogród | spadek ciśnienia albo przepływ | nie każda pompa współpracuje z falownikiem |
W wariancie B sterownik nawadniania zwykle steruje tylko elektrozaworami, a wyjścia pompy się nie podłącza. Pompę włącza presostat, gdy po otwarciu sekcji spadnie ciśnienie. W wariancie A pompa nie potrzebuje hydroforu, bo pracuje dokładnie wtedy, gdy podlewa sekcja.

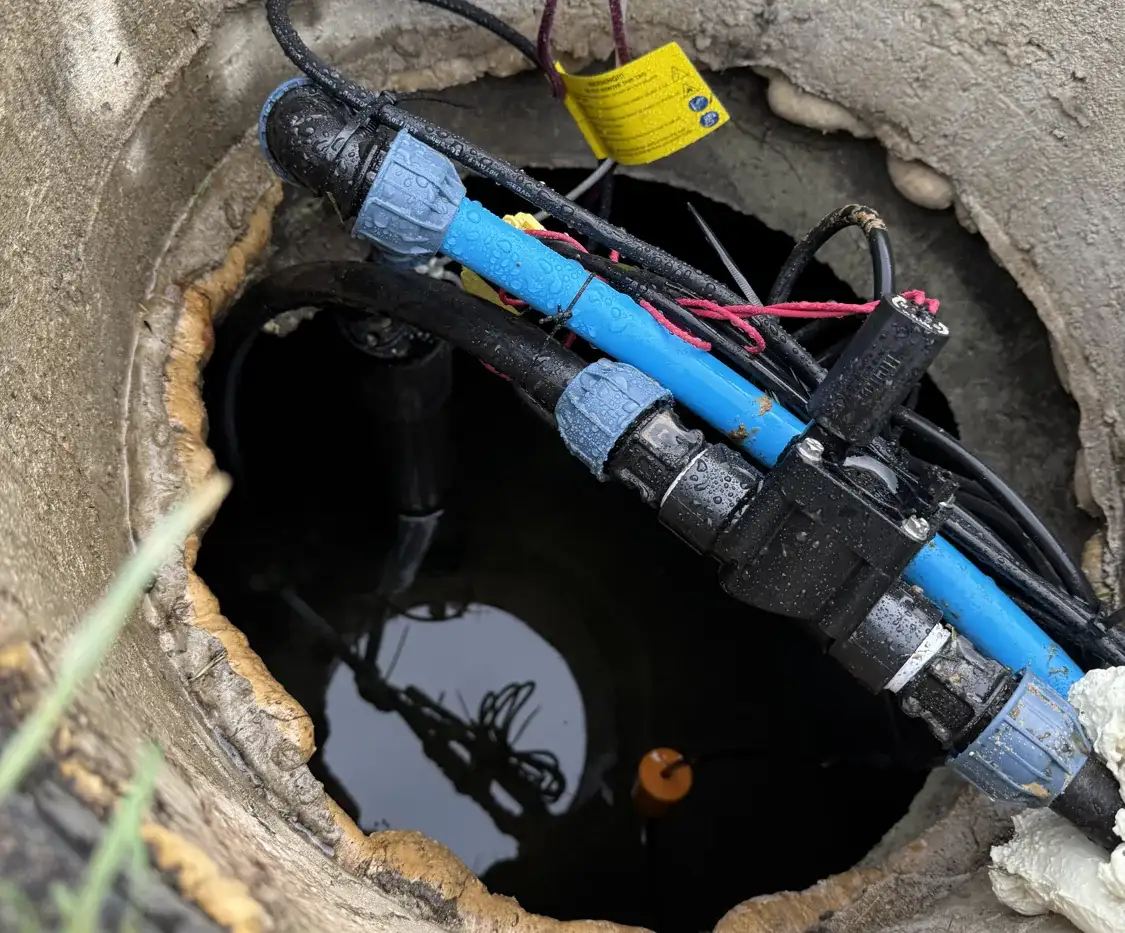

Schemat podłączenia pompy głębinowej: kolejność elementów
Typowa kolejność od rozdzielnicy do studni:
- Zabezpieczenie obwodu w rozdzielnicy. Producenci podają też wyłącznik odłączający wszystkie bieguny z przerwą styków co najmniej 3 mm (Grundfos, Pedrollo).
- Wyłącznik różnicowoprądowy 30 mA. Grundfos dla pomp SQ wymaga typu, który reaguje też na prąd pulsujący.
- Zabezpieczenie silnika albo puszka sterująca, jeśli pompa jej wymaga. W puszce IBO siedzi kondensator, zabezpieczenie przed przeciążeniem i wyłącznik.
- Element, który włącza pompę: presostat, automat przepływowy, falownik albo przekaźnik ze sterownika nawadniania.
- Kabel do studni i połączenie z kablem pompy (mufa) przy samej pompie.
- Pompa, z kablem przymocowanym opaskami do rury.
Pompa z puszką czy bez?
Pompy jednofazowe są dwóch rodzajów. Jedne mają rozruch wbudowany w silnik i podłącza się je wprost do zasilania. Tak jest w Grundfos SQ, a Omnigena pisze w karcie pomp 3,5 SC, że wersje na 230 V mają wbudowany kondensator i nie mają zewnętrznej puszki. Inne wymagają osobnej puszki z kondensatorem montowanej poza studnią. IBO dostarcza ją do części pomp osobno, a Pedrollo ma silniki z kondensatorem na zewnątrz.
Grundfos SQ ma też dwa zakazy, o których łatwo zapomnieć: pompy nie wolno podłączać do kondensatora ani do zewnętrznego falownika. Dlatego najpierw czyta się instrukcję konkretnej pompy, a dopiero potem dobiera resztę.
Zabezpieczenia według producentów pomp
| Producent | Różnicówka | Zabezpieczenie silnika | Inne wymagania |
|---|---|---|---|
| Grundfos SQ | jeśli jest, typ reagujący na prąd pulsujący | wbudowane w silnik, dodatkowe niepotrzebne | wyłącznik wszystkich biegunów, przerwa min. 3 mm |
| IBO | musi być, nie większa niż 30 mA | wyłącznik silnikowy nastawiony na prąd z tabliczki | bez niego naprawę po przeciążeniu płaci użytkownik |
| Pedrollo | zalecana 30 mA, obowiązkowa przy stawach i fontannach | wyłącznik silnikowy z ręcznym resetem | wyłącznik wszystkich biegunów, przerwa min. 3 mm |
| Wilo (TWU 4) | zalecana, w zestawach ogrodowych wymagana 30 mA | wyłącznik silnikowy | bezpiecznik 10 A zwłoczny albo wyłącznik o charakterystyce K |
Różnicę między „musi” a „zaleca” rozstrzygamy prosto: w ogrodzie dajemy różnicówkę 30 mA zawsze.
Sterownik nawadniania i pompa: wyjście P/MV
W sterownikach Hunter wyjście pompy nazywa się P/MV (pompa lub zawór główny), w Rain Bird to zacisk M. Daje ono 24 V prądu przemiennego, tylko tyle, żeby wysterować cewkę przekaźnika. Hunter pisze wprost: nie podłączaj sterownika bezpośrednio do pompy. Rain Bird: sterownik nie zasila pompy.
Najważniejsza liczba to dopuszczalny prąd podtrzymania cewki przekaźnika:
| Sterownik | Wyjście pompy | Limit według producenta |
|---|---|---|
| Hunter Pro-C, HPC, Hydrawise | P/MV, 24 V AC | 0,28 A |
| Hunter X2 | P/MV, 24 V AC | 0,3 A (strona wsparcia), 0,28 A (karta) |
| Rain Bird ESP-Me | MV/pompa | cewka do 5 VA w podtrzymaniu, 11 VA przy załączeniu |
| Rain Bird ESP-TM2 | M | instrukcja wymienia przekaźniki PSR110IC i PSR220IC |
A teraz przekaźnik. Hunter PSR-22 (pompy jednofazowe do 2,2 kW przy 230 V) według karty pobiera przy 50 Hz do podtrzymania 8 VA, czyli 0,33 A. To więcej niż 0,28 A. Przy 60 Hz (rynek amerykański) ten sam przekaźnik pobiera 0,27 A i mieści się w limicie, więc w poradnikach z USA tego problemu nie ma. Hunter sam opisuje objaw: przekaźnik klekocze, gdy dostaje za mało prądu ze sterownika. Wyjściem jest wzmacniacz PSR-B, który według Huntera zwiększa moc wyjścia sterownika, albo stycznik modułowy z cewką 24 V AC o małym poborze, na przykład 2,5 VA. Przy styczniku uwaga na drugą stronę: jego styk musi udźwignąć silnik. Stycznik ABB z tego przykładu ma w kategorii AC-3 9 A, czyli około 1,3 kW przy jednej fazie, a to za mało dla wielu pomp 1,5-2,2 kW.
Kilka zasad z instrukcji Huntera i Rain Bird:
- sterownik montuje się co najmniej 4,5 m od przekaźnika i od pompy (Hunter),
- przekaźnik dostaje osobny przewód wspólny, nie ten sam co elektrozawory,
- w sterowniku ustawia się, które sekcje włączają pompę. W Hydrawise jest to opcja zaworu głównego / rozruchu pompy w ustawieniach sterownika, a w nowszych sterownikach także dla każdej strefy osobno,
- Rain Bird każe połączyć nieużywane zaciski stref krótką zworką z najbliższym używanym, żeby nie uszkodzić pompy,
- w Pro-C wyjście pompy pracuje jeszcze przez pierwsze 15 sekund opóźnienia między sekcjami. Dzięki temu pompa nie wyłącza się i nie włącza przy każdej zmianie sekcji.
Uwaga na zamknięty zawór i suchobieg
W wariancie A pompa rusza na sygnał ze sterownika, a nie dlatego, że w rurach spadło ciśnienie. Jeśli elektrozawór się nie otworzy, pompa tłoczy w zamknięty układ. Pedrollo pozwala na pracę z zamkniętym zaworem tylko przez krótką kontrolę. Grundfos SQ wymaga przepływu co najmniej 50 l/h i zaworu bezpieczeństwa. Sam przekaźnik pompy przed tym nie chroni, podobnie jak przed pracą na sucho, gdy w studni zabraknie wody. Dlatego przy pompie bez hydroforu planuje się zabezpieczenie przed suchobiegiem (wbudowane w pompę albo osobne) i drogę ujścia wody przy zamkniętych zaworach.
Kabel do pompy głębinowej
Kabel w studni pracuje cały czas pod wodą. Pedrollo pisze o kablu przeznaczonym do stałego zanurzenia, Wilo w zestawach ogrodowych daje kabel z atestem do wody pitnej. Popularny przewód gumowy H07RN8-F ma w karcie LAPP dopuszczenie do zanurzenia do 10 m i wody do 40 °C, więc nie każdy taki przewód nadaje się do każdej studni.
Przekrój dobiera się do mocy pompy i długości kabla od rozdzielnicy do silnika, bo za niskie napięcie na zaciskach przeciąża silnik. Producenci podają różne granice spadku napięcia:
| Producent | Dopuszczalny spadek napięcia |
|---|---|
| Pedrollo | 3% przy pracy, 12% przy rozruchu |
| Grundfos SQ | 5% dla kabli do 100 m (powołuje IEC 60364-5-52), napięcie na silniku od -10% do +6% |
| IBO | ±6% |
Przykład z tabeli IBO dla pomp 230 V: przy 0,75 kW kabel 1,5 mm² może mieć do 46 m, a 2,5 mm² do 74 m. Przy 1,5 kW i 2,5 mm² już tylko 37 m. To tabela jednego producenta. Dla swojej pompy bierze się tabelę z jej instrukcji.
Połączenie kabla zasilającego z kablem pompy robi się mufą termokurczliwą z klejem albo zalewaną żywicą, albo zestawem producenta (Grundfos ma zestaw KM). IBO zaleca zlecić to studniarzowi i ostrzega, że niefachowe połączenie może wybijać różnicówkę. Kabel mocuje się opaskami do rury tłocznej: co 3 m według Grundfosa, co 2-3 m według Pedrollo, co najwyżej co 2 m według IBO.
Część poradników powołuje się przy studni na normę o basenach i fontannach (PN-HD 60364-7-702). Ta norma dotyczy basenów, kąpielisk i fontann oraz ich otoczenia, nie studni.
Pompa trójfazowa
Przy pompie na 400 V dochodzą dwie rzeczy. Wyłącznik silnikowy powinien chronić także przed zanikiem fazy (Pedrollo, Wilo). Po podłączeniu sprawdza się kierunek obrotów: Pedrollo każe porównać ciśnienie i wydajność po zamianie dwóch faz, nie trzymać pompy na wstecznych obrotach dłużej niż 3 minuty i nigdy nie sprawdzać tego na sucho.
Najczęstsze kłopoty elektryczne
- Wybija różnicówka. Najczęściej wilgoć w mufie albo uszkodzona izolacja kabla lub silnika. Pomiar rezystancji izolacji pokazuje, gdzie szukać. Grundfos zakazuje pomiaru izolacji instalacji z podłączoną pompą SQ (może uszkodzić elektronikę silnika), więc na czas pomiaru pompę się odłącza. Pedrollo i Wilo każą izolację mierzyć.
- Pompa za często się włącza. Producenci podają limit: 20 uruchomień na godzinę (Pedrollo, Wilo, Omnigena) albo 30 (IBO). Przyczyną bywa za mały hydrofor, nieszczelny zawór zwrotny albo wyciek w instalacji.
- Klekocze przekaźnik. Za mały prąd ze sterownika, za długi albo za cienki przewód sterujący, wspólny przewód z elektrozaworami.
- Pompa grzeje się i wyłącza. Często za niskie napięcie na końcu długiego kabla.
Co można zrobić samemu, a co należy do elektryka?
Samemu można obsługiwać instalację: programować sterownik, ustawiać sekcje i czas podlewania, czytać manometr. Rozporządzenie o kwalifikacjach (Dz.U. 2022 poz. 1392) zwalnia ze świadectwa tylko obsługę urządzeń do 1 kV i 20 kW, jeśli ich dokumentacja opisuje zasady obsługi. Podłączenie pompy do sieci, przekaźnika, puszki i zabezpieczeń to montaż, a do niego świadectwo jest wymagane. Instrukcje Grundfosa, Wilo i Huntera też mówią o elektryku, a Pedrollo o wykwalifikowanym techniku. Połączenie kabla pod wodą robi studniarz albo elektryk.
Po podłączeniu mierzy się obwód: izolację (z uwagą wyżej przy pompach SQ), skuteczność ochrony, działanie różnicówki, a przy uruchomieniu napięcie na pompie pod obciążeniem i prąd pompy w porównaniu z tabliczką. Wyniki trafiają do protokołu.
Przed zimą pompę powierzchniową trzeba opróżnić albo zdjąć. Możemy to zrobić przy przedmuchu instalacji nawadniania (+50 zł).
Ile kosztuje podłączenie pompy głębinowej?
U nas podłączenie pompy albo sterownika nawadniania kosztuje od 290 zł, a nowy obwód pompy z rozdzielnicy od 790 zł. To robocizna, materiał liczymy według zużycia, a listę dostają Państwo przed pracą. Pomiar obwodu i protokół są w cenie. Jeśli zrobimy pracę od razu przy pierwszej wizycie, za samą wizytę Państwo nie płacą (Szczecin i gmina Dobra, dalej doliczamy dojazd według cennika). Gdy trzeba przyjechać drugi raz albo praca nie zostanie zlecona, wizyta kosztuje 149 zł i odliczamy ją od zlecenia. Ceny są końcowe: nie doliczamy VAT, bo korzystamy ze zwolnienia podmiotowego (art. 113 ust. 1 ustawy o VAT).
Do wyceny wystarczą zdjęcia rozdzielnicy, tabliczki pompy i sterownika: wysyłka zdjęć. Jeśli nawadnianie ze studni jest dopiero w planach, najlepiej zacząć od automatycznego nawadniania.
Źródła
- Grundfos SQ/SQE, instrukcja montażu i eksploatacji (międzynarodowa, m.in. pkt 6, 7.6-7.8, 9.1, 9.3, 11.5) - PDF; instrukcja US (diagnostyka) - api.grundfos.com
- IBO, instrukcja obsługi pomp głębinowych - dambat.pl
- Pedrollo, instrukcja pomp i silników głębinowych 120399203E01 - pedrollo.com
- Wilo-Sub TWU 4, instrukcja - wilo.com
- Omnigena 3,5 SC, karta katalogowa - PDF
- Hunter: Pro-C, instrukcja - PDF; X2, przekaźnik pompy - hunterirrigation.com; X2, karta - PDF; Hydrawise, zawór główny i przekaźnik pompy - hunterirrigation.com; PSR i PSR-B, karta - PDF; klekotanie przekaźnika - hunterirrigation.com
- Rain Bird: ESP-TM2, instrukcja - rainbird.com; ESP-Me, instrukcja i karta - rainbird.com/media/4335, rainbird.com/media/4663
- ABB ESB20-20N-01, dane dystrybutora - plc-direct.com
- LAPP H07RN8-F, katalog - lappgroup.com
- IEC 60364-7-702 (zakres: baseny i fontanny) - webstore.iec.ch
- Rozporządzenie Ministra Klimatu i Środowiska z 1 lipca 2022 r. w sprawie szczegółowych zasad stwierdzania posiadania kwalifikacji, § 4 i 5, Dz.U. 2022 poz. 1392 - isap.sejm.gov.pl
- Ustawa o podatku od towarów i usług, art. 113 ust. 1 - ISAP
To informacja ogólna, nie projekt instalacji. Dane producentów sprawdzone 18 października 2026 r.
