Montujemy oświetlenie ogrodów pod Szczecinem, a zakres prac opisujemy na stronie prąd w ogrodzie. Tu porównujemy oba systemy na liczbach, bo w sieci najczęściej czyta się „12 V jest bezpieczne, 230 V jest mocniejsze” i niewiele więcej.
12 V czy 230 V: porównanie
| 12 V / 24 V (system niskonapięciowy) | 230 V | |
|---|---|---|
| Bezpieczeństwo przy przecięciu kabla | bezpieczne, gdy zasila je źródło SELV | porażenie możliwe, chroni różnicówka 30 mA |
| Kabel | przewód systemowy producenta | kabel ziemny, np. YKY |
| Głębokość | płytko, wg producenta (od powierzchni pod korą do ok. 20 cm) | zwykle 70 cm, płycej w rurze osłonowej |
| Długość trasy | 35-80 m wg producenta, ogranicza ją spadek napięcia | praktycznie bez ograniczeń w ogrodzie |
| Moc lamp | wystarczy do ścieżek, rabat, akcentów na drzewach | także mocne reflektory i latarnie przy podjeździe |
| Dokładanie lamp | wpina się w przewód złączką systemową | nowa puszka, często nowy odcinek kabla |
| Kto montuje | zestaw na wtyczkę: właściciel wg instrukcji | elektryk ze świadectwem kwalifikacyjnym |
| Zasilanie | zasilacz wpięty do gniazda z różnicówką 30 mA | obwód z rozdzielnicy z różnicówką 30 mA |
Moc lampy LED nie zależy od napięcia. Lampa 12 V może świecić tak samo jasno jak lampa 230 V o tej samej mocy. Różnica jest w prądzie, który płynie w kablu, i o tym jest reszta tego tekstu.
Czy 12 V w ogrodzie jest zawsze bezpieczne?
Nie zawsze. Bezpieczne jest napięcie z tak zwanego źródła SELV: transformatora albo zasilacza bezpieczeństwa, w którym obwód 12 V jest oddzielony od sieci 230 V. Tak opisuje to norma o ochronie przeciwporażeniowej (PN-HD 60364-4-41, rozdział 414). Samo „12 V” na tabliczce niczego nie przesądza. Dlatego kupuje się zasilacz przeznaczony do danego systemu oświetlenia, a nie przypadkowy zasilacz do taśm LED.
Z tego wynikają dwie praktyczne zasady:
- przewodu 12 V nie wkłada się do tej samej rury co kabel 230 V, chyba że elektryk spełni osobne warunki, które dla takiego zbliżenia stawia norma,
- po stronie 230 V zasilacz jest zwykłym odbiornikiem. Wpina się go do gniazda zewnętrznego z różnicówką 30 mA albo podłącza na stałe do obwodu z różnicówką.
12 V czy 24 V? Spadek napięcia w liczbach
Przy tej samej mocy w kablu 12 V płynie około 19 razy większy prąd niż w kablu 230 V. Im większy prąd, tym więcej napięcia „gubi się” po drodze, a przy 12 V kilka straconych woltów to duża część całości. Przy 24 V prąd jest o połowę mniejszy niż przy 12 V, a procentowy spadek napięcia na tym samym kablu czterokrotnie mniejszy.
Policzyliśmy to dla 10 lamp rozłożonych równo wzdłuż kabla. Tabela pokazuje, o ile mniej napięcia dostaje ostatnia lampa:
| Napięcie | Przekrój | 30 m, 40 W | 30 m, 100 W | 50 m, 40 W |
|---|---|---|---|---|
| 12 V | 1,5 mm² | 1,28 V (10,7%) | 3,21 V (26,7%) | 2,14 V (17,8%) |
| 12 V | 2,5 mm² | 0,77 V (6,4%) | 1,93 V (16,0%) | 1,28 V (10,7%) |
| 12 V | 4 mm² | 0,48 V (4,0%) | 1,20 V (10,0%) | 0,80 V (6,7%) |
| 24 V | 1,5 mm² | 0,64 V (2,7%) | 1,60 V (6,7%) | 1,07 V (4,5%) |
| 24 V | 2,5 mm² | 0,39 V (1,6%) | 0,96 V (4,0%) | 0,64 V (2,7%) |
| 230 V | 1,5 mm² | 0,07 V (0,03%) | 0,17 V (0,07%) | 0,11 V (0,05%) |
Obliczenia dla przewodu miedzianego, z rezystywnością 0,0175 Ω·mm²/m. Gdy cała moc wisi na końcu kabla, na przykład jeden mocny reflektor, spadek jest prawie dwa razy większy.
Skąd więc producenci systemów 12 V biorą 50-80 m kabla? Producent zna swój przewód, swoje lampy i swój zasilacz. Techmar (Garden Lights) pisze wprost, że na końcu dużego systemu może być 9-10 V zamiast 12 V. Jego lampy LED mają wtedy nadal świecić pełną mocą, ale producent zaznacza, że tego nie gwarantuje, a ostatnie lampy mogą być ciemniejsze. Stąd prosta zasada: w gotowym systemie trzyma się tabeli producenta i nie miesza marek. Przy instalacji składanej z lamp różnych firm albo z taśm LED trzeba policzyć spadek albo przejść na 24 V.
Limity długości z instrukcji producentów:
| System | Napięcie | Najdłuższa trasa od zasilacza do lampy |
|---|---|---|
| in-lite | 12 V | 40 m na kablu 14/2, 80 m na kablu 10/2 |
| Lightpro | 12 V | 70 m |
| Techmar (Garden Lights) | 12 V | 60-80 m |
| Paulmann Plug & Shine | 24 V | 50 m |
| Philips Hue Outdoor | 24 V | 35 m kabla na zasilacz 40 W |
Długą trasę skraca się też układem: zasilacz w środku ogrodu i dwa odejścia zamiast jednego długiego kabla, albo dwa mniejsze zasilacze. Wtedy do miejsca w ogrodzie prowadzi się 230 V, a stamtąd krótkie odcinki 12 lub 24 V.
Jaki kabel do lamp ogrodowych?
| Kabel / przewód | Do czego | Uwagi |
|---|---|---|
| YKY 3x1,5 albo 3x2,5 mm² | lampy 230 V w ziemi | kabel ziemny, producent dopuszcza ułożenie wprost w gruncie; przekrój dobiera elektryk |
| Przewód systemowy 12/24 V | lampy w danym systemie | razem ze złączkami producenta; złączki różnych marek do siebie nie pasują |
| H07RN-F (gumowy) | odcinki na zewnątrz, w rurach, podłączenia ruchome | karty, które czytaliśmy, nie przewidują ułożenia wprost w ziemi; Paulmann używa go jako przewodu swojego systemu 24 V |
| YDY / YDYp | instalacja w budynku | nie do gruntu |
Na forach często pada pytanie: „czarny ziemny czy biały?”. Kolor niczego nie rozstrzyga, bo YDY bywa też czarny. Liczy się oznaczenie na powłoce i karta kabla. Do ziemi przy 230 V idzie kabel ziemny, najczęściej YKY.
Czy przewód 3x1,5 wystarczy przy 12 V? Przy 12 V o przekroju decyduje spadek napięcia, a nie to, ile prądu przewód wytrzyma. Na krótkiej trasie z kilkoma lampami tak, na 50 m już nie (tabela wyżej).
Jak głęboko zakopać kabel do lamp?
Kabel 230 V leży zwykle 70 cm pod ziemią. Tyle przyjmuje norma kablowa SEP (N SEP-E-004) dla kabli do 1 kV poza użytkami rolnymi. Płycej tylko w rurze osłonowej, na przykład przy wejściu do domu albo pod przeszkodą. Nad kablem kładzie się piasek i niebieską taśmę ostrzegawczą. Wszystko, co dotyczy rowu, opisujemy w poradniku prąd do garażu i altany. Niemieckie poradniki podają 60 cm, ale to praktyka z innych przepisów.
Przewód 12 albo 24 V producenci pozwalają kłaść płytko:

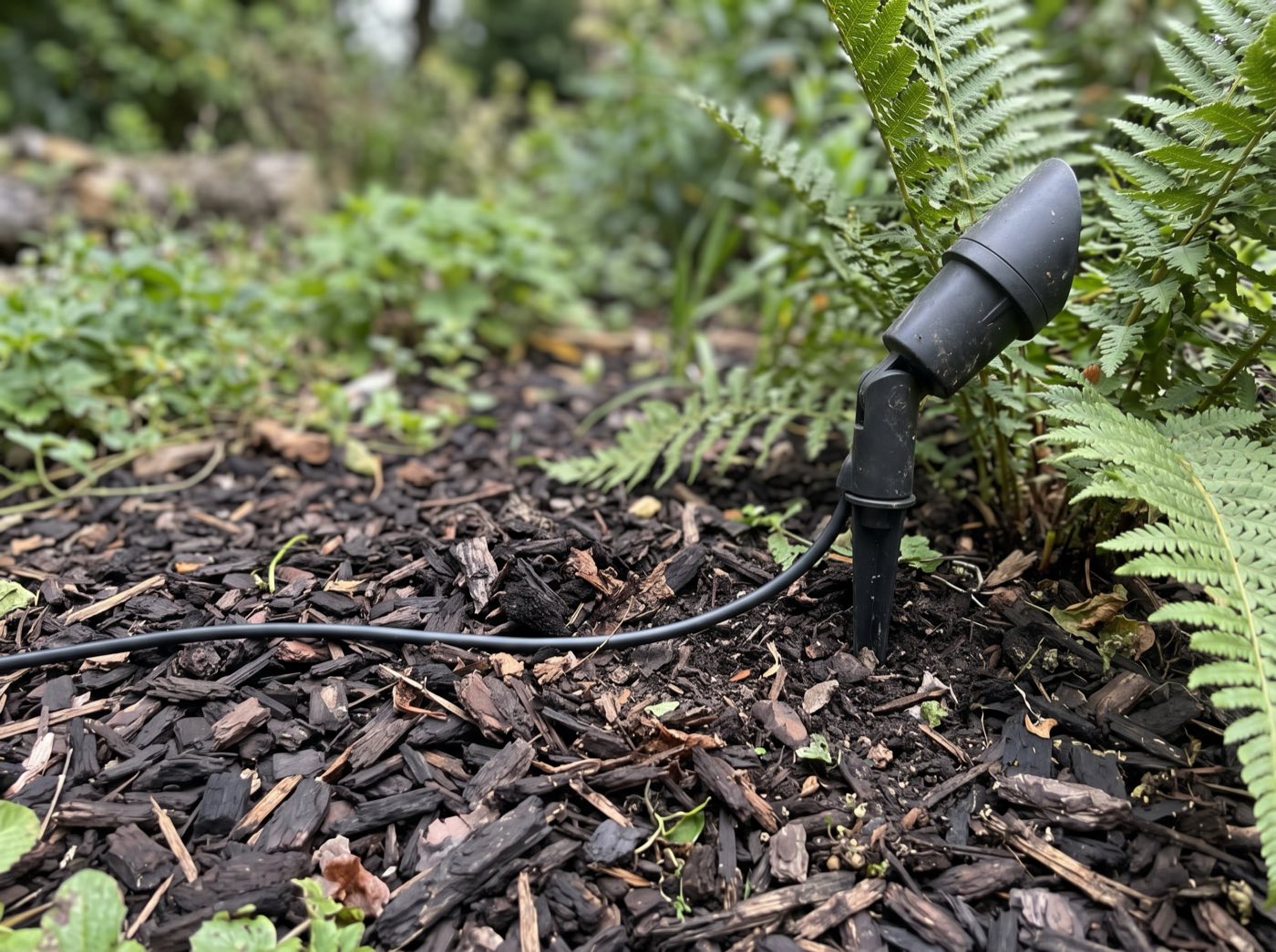

- Paulmann (Plug & Shine, 24 V): przewód może leżeć na powierzchni, wśród krzewów, pod korą albo między kamykami, bez minimalnej głębokości,
- in-lite (12 V): przewód leży pod warstwą ziemi i nie wymaga głębokiego rowu, najlepiej wzdłuż obrzeży i kostki, żeby łatwo było do niego wrócić,
- Lightpro (12 V): instrukcja mówi, że normy nie wymagają zakopywania, ale zaleca co najmniej 20 cm, żeby nie przeciąć przewodu motyką. Przed zasypaniem sprawdza się, czy wszystkie lampy świecą.
Pod przyszłą kostką albo tarasem warto zostawić cienką rurę osłonową. Przewód przeciąga się wtedy bez rozbierania nawierzchni.
Zasilacz: jaka moc i gdzie go postawić?
Sumuje się moc wszystkich lamp i dobiera zasilacz z zapasem. Producenci nie mówią tu jednym głosem: in-lite każe zmieścić się w mocy zasilacza podanej w VA i rozłożyć lampy równo na jego wyjścia, Techmar podaje 120 W na zasilacz 150 W, a Lightpro każe nie przekraczać mocy znamionowej. Zapas przydaje się też wtedy, gdy za rok dojdą dwie lampy.
Zasilacz montuje się w suchym, dostępnym miejscu. Instrukcje Lightpro i in-lite każą powiesić go co najmniej 50 cm nad ziemią, in-lite najchętniej pod dachem, na przykład w szopie, a na zewnątrz tylko w osłonie. Wiele zasilaczy ma wbudowany czujnik zmierzchu i zegar (na przykład 4, 6 albo 8 godzin świecenia), więc osobny sterownik nie jest potrzebny.
Jak podłączyć lampy ogrodowe: szeregowo czy równolegle?
Równolegle. Dotyczy to lamp 230 V i lamp w systemach 12 i 24 V. Każda lampa dostaje wtedy pełne napięcie, a awaria jednej nie gasi reszty. Podpowiedź „jak podłączyć lampy szeregowo” zwykle bierze się z nieporozumienia: lampy wpięte w jeden kabel jedna za drugą to nadal połączenie równoległe.
Przy 230 V każde połączenie w ziemi albo w słupku robi się w puszce o odpowiedniej szczelności albo w złączce żelowej, a obwód oświetlenia dostaje osobne zabezpieczenie i różnicówkę 30 mA. Wtedy zawilgocona lampa wyłącza ogród, a nie prąd w domu. Norma o oświetleniu zewnętrznym (PN-HD 60364-7-714) wymaga też, żeby każdy obwód dało się odłączyć, i stawia urządzeniom minimum IP33. Elementy leżące przy samym gruncie mają zwykle więcej: w systemie Paulmann zasilacz ma IP67, a przewody i złączki IP68.
Skąd różnicówka przy lampach? Dla zasilacza 12 V wpiętego do gniazda wynika z wymogu dla gniazd (pkt 411.3.3 normy PN-HD 60364-4-41). Wydanie tej normy z 2017 roku dodało też wymóg różnicówki 30 mA dla obwodów oświetleniowych w mieszkaniach (pkt 411.3.4), ale objaśnienia do niej wprost wyłączają oświetlenie na zewnątrz. Norma o oświetleniu zewnętrznym wymaga różnicówki tylko w szczególnych miejscach, takich jak wiaty przystankowe czy tablice reklamowe. W ogrodzie dajemy ją mimo to zawsze: lampy stoją nisko, w wilgoci i w zasięgu ręki.
Sterowanie: zmierzch, zegar, telefon
- Czujnik zmierzchu i zegar w zasilaczu albo w rozdzielnicy. Czujnik nie może „widzieć” latarni, świateł aut ani własnych lamp, inaczej będzie gasił ogród.
- Aplikacja w systemie producenta. in-lite ma zasilacze SMART, Paulmann sterownik Zigbee (z bramką Zigbee), a Hue Outdoor działa w aplikacji Hue.
- Shelly albo Home Assistant po stronie 230 V, przed zasilaczem albo na obwodzie lamp 230 V. Przekaźnik montuje się w domu, w puszce albo w rozdzielnicy, bo karta Shelly 1PM Gen3 przewiduje montaż w puszce, temperaturę od -20 do 40°C i wilgotność 30-70 procent. Zasilacz jest dla przekaźnika obciążeniem indukcyjnym, więc obciążalność sprawdza się w karcie. Więcej: smart home.
Lampy solarne: kiedy mają sens?
Jako dekoracja i akcent tam, gdzie nie ma jak doprowadzić przewodu. Zimą, przy krótkim dniu, ładują się słabo i świecą krótko. Brytyjski Which? testował lampy solarne przez kilka zim: 3 z 13 girland i 1 z 6 słupków nie przetrwały. Do oświetlenia ścieżki, po której chodzi się codziennie, lepsze jest zasilanie z sieci.
Jeden wykop: oświetlenie i nawadnianie
Najlepszy moment na oświetlenie to czas, gdy ogród jest rozkopany: przy zakładaniu trawnika albo montażu automatycznego nawadniania. Przewód 12 V może iść płytko obok rur nawadniania, a kabel 230 V idzie głębiej, w osobnym rowie. Obie trasy warto narysować na jednym planie i obfotografować przed zasypaniem. Jeśli w ogrodzie mają być też gniazda, przyda się poradnik o gniazdku ogrodowym.
Co można zrobić samemu, a co zostawić elektrykowi?
Zestawy 12 i 24 V na wtyczkę producenci przewidują do samodzielnego montażu według instrukcji. Zasilacz wpina się wtedy do gniazda zewnętrznego, które ma różnicówkę 30 mA.
Wszystko po stronie 230 V to praca dla elektryka ze świadectwem kwalifikacyjnym: nowy obwód w rozdzielnicy, gniazdo zewnętrzne pod zasilacz, kabel ziemny, lampy 230 V i stałe podłączenie zasilacza. Rozporządzenie o kwalifikacjach (Dz.U. 2022 poz. 1392) zalicza montaż do prac, przy których świadectwo jest wymagane, a zwalnia z niego tylko obsługę urządzeń do 1 kV i 20 kW, jeśli instrukcja opisuje, jak je obsługiwać. Instrukcje opraw 230 V potrafią też wymagać montażu przez elektryka z uprawnieniami pod rygorem utraty gwarancji.
Po pracy obwód się mierzy i wyniki wpisuje do protokołu (PN-HD 60364-6). To, że lampy świecą, nie dowodzi jeszcze, że ochrona przed porażeniem działa.
Ile kosztuje montaż oświetlenia ogrodu?
U nas punkt oświetlenia ogrodu kosztuje od 230 zł za robociznę. Gniazdo zewnętrzne z różnicówką, do którego wpina się zasilacz systemu 12 V, kosztuje od 450 zł. Materiał liczymy według zużycia, a listę dostają Państwo przed pracą. Pomiar obwodu, przy którym pracowaliśmy, protokół i szkic trasy kabla ze zdjęciami są w cenie. Ceny są końcowe: nie doliczamy VAT, bo korzystamy ze zwolnienia podmiotowego (art. 113 ust. 1 ustawy o VAT).
Kwotę dla Państwa ogrodu podajemy po zdjęciach i opisie: opis, gdzie mają być lampy.
Źródła
- PN-HD 60364-4-41 (SELV/PELV, różnicówka 30 mA): E. Musiał, omówienie PN-HD 60364-4-41:2009, Politechnika Gdańska - edwardmusial.info; S. Czapp, Podstawy doboru wyłączników różnicowoprądowych, Inżynier Budownictwa, 2011 - inzynierbudownictwa.pl; DKE, lista objaśnień do DIN VDE 0100-410:2018-10 (pkt 411.3.4) - dke.de; Electrical Installation Guide: ELV
- IEC 60364-7-714:2011 (oświetlenie zewnętrzne: zakres, IP33, odłączanie obwodu) - PKN
- N SEP-E-004 (głębokość kabli do 1 kV) - projekt aktualizacji z 2020 r., pkt 3.2 - piib.org.pl; informacja SEP o wydaniu 2022 - sep.com.pl
- Spadek napięcia: Electrical Installation Guide; obliczenia własne (ΔU = 2·ρ·L·I/S, ρ = 0,0175 Ω·mm²/m)
- Producenci systemów: Lightpro, instrukcja MI3871 - raintechshop.nl, lightpro.nl; in-lite - kable, plan kabli, wskazówki montażu, FAQ; Techmar / Garden Lights - przewodnik kabli; Paulmann Plug & Shine - kable, zasilacz 98850; Philips Hue - zasilacz zewnętrzny 40 W
- Kable: NKT YKY 0,6/1 kV - nkt.com; ElektroKabel YDY - elektrokabel.pl; H07RN-F - karta Lapp
- Shelly 1PM Gen3 - dokumentacja
- Which?, test lamp solarnych - which.co.uk
- Rozporządzenie Ministra Klimatu i Środowiska z 1 lipca 2022 r. w sprawie szczegółowych zasad stwierdzania posiadania kwalifikacji, § 4 i 5, Dz.U. 2022 poz. 1392 - isap.sejm.gov.pl
- PN-HD 60364-6 (sprawdzanie) - PKN
- Ustawa o podatku od towarów i usług, art. 113 ust. 1 - ISAP
To informacja ogólna, nie projekt instalacji. Stan na 18 października 2026 r.
