Najczęstszy problem przy montażu nawadniania to nie wybór marki, tylko dobór konkretnej dyszy - tej małej, wymiennej wkładki, która decyduje o zasięgu, zużyciu wody i równomierności podlewania. W zraszaczach Hunter to często „czerwone wkładki”: numerowane dysze ze standardowego zestawu. Ten przewodnik tłumaczy, jak dobrać dyszę i typ zraszacza do Twojej strefy, jak rozstawić głowice i jak utrzymać równy opad - a kalkulator niżej podpowie konkret na podstawie zweryfikowanych danych Hunter.
Najważniejsze w skrócie:
- Dyszę dobiera się do zasięgu i ciśnienia - nie do metrażu. Zasięg dyszy musi sięgać sąsiedniej głowicy.
- Czerwone wkładki to standardowy zestaw Hunter: w PGP dysze nr 1-12, w PGJ dysze 0,5-4,0.
- Małe/nieregularne strefy (1,8-6 m) → dysze MP Rotator; średnie (4-10 m) → rotor PGJ; duże trawniki (8,5-15 m) → rotor PGP.
- Rozstaw head-to-head - rozstaw w przybliżeniu równy zasięgowi dyszy; przy wietrze mniejszy.
- Równy opad (matched precipitation) - w rotorach PGP/PGJ narożniki (90°) i krawędzie (180°) wymagają proporcjonalnie mniejszych dysz; MP Rotator robi to sam.
- Ciśnienie - PGP ok. 1,7-4,5 bar, PGJ 2,1-3,4 bar, MP Rotator ok. 2,8 bar.
Omówienie wideo
Dobór dysz Hunter w pigułce: PGP, PGJ i MP Rotator
Wideo-omówienie tego przewodnika: czerwone wkładki PGP i PGJ, dysze MP Rotator, rozstaw head-to-head i zasada równego opadu (matched precipitation) - oraz jak dobrać numer dyszy do swojej strefy.
Materiał wideo ma formę krótkiej prezentacji przygotowanej na podstawie artykułu Steramo z użyciem narzędzi AI. Nie zastępuje indywidualnego projektu ani wyceny konkretnej instalacji.
Od czego zależy dobór dyszy
Każdy zraszacz wynurzalny Hunter ma wymienną dyszę. To ona, przy danym ciśnieniu, ustala dwie rzeczy: zasięg (jak daleko sięga strumień) i przepływ (ile litrów na minutę pobiera głowica). Wyższy numer dyszy = większy zasięg, ale i większe zużycie wody, więc mniej głowic zmieści się na jednej sekcji.
Dobór sprowadza się do czterech kroków:
- Zasięg - zmierz odległość od planowanej głowicy do najdalszego punktu strefy. To Twój potrzebny promień rzutu.
- Ciśnienie - zmierz ciśnienie dynamiczne (przy płynącej wodzie). Optimum dla rotorów to ok. 2,8-3,5 bar.
- Typ głowicy + dysza - wybierz rodzinę zraszacza pod zasięg, a w niej dyszę o zasięgu najbliższym potrzebnemu.
- Kąt pracy - narożniki i krawędzie wymagają mniejszych dysz niż głowice pełnoobrotowe (równy opad - opisujemy niżej).

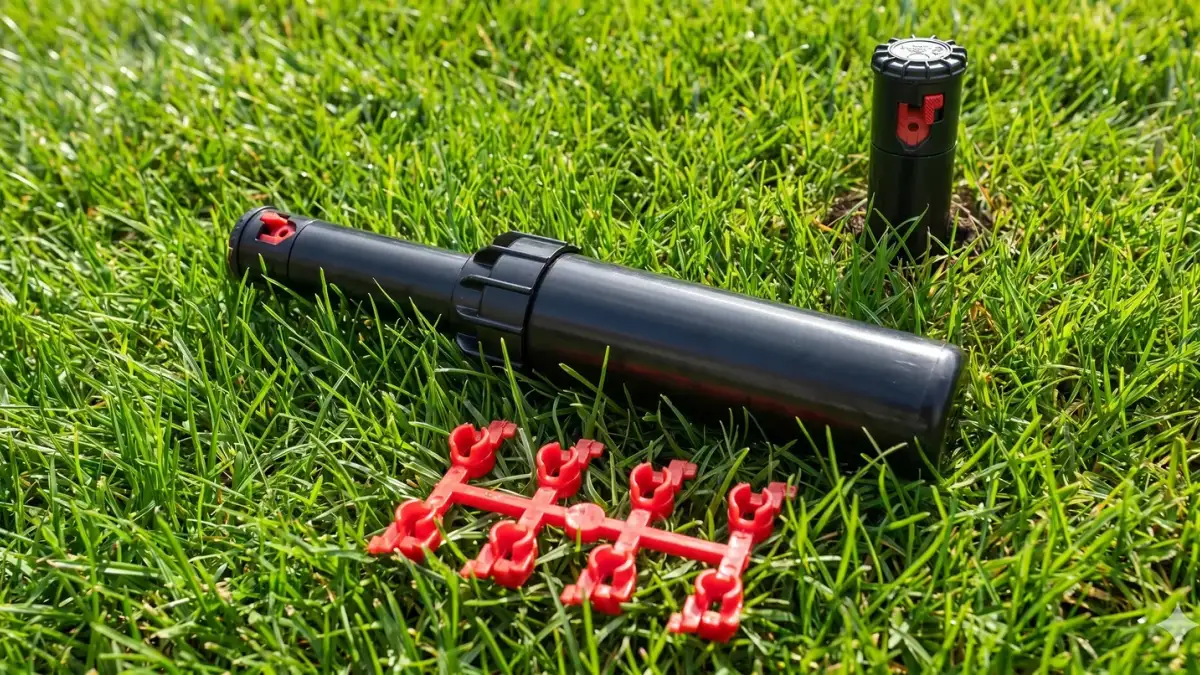

Czerwone wkładki - dysze do PGP i PGJ
W rotorach Hunter standardowy zestaw dysz jest czerwony. Potoczna nazwa „czerwone wkładki” dotyczy głównie rotora PGP (rack RED, dysze nr 1-12); rotor PGJ ma własny zestaw czerwonych dysz (0,5-4,0). Poniżej zasięg i przepływ przy zalecanym ciśnieniu ok. 2,8 bar (40 PSI) - dane przeliczone z oficjalnych kart Hunter (PGP Standard Red, PGJ).
Rotor PGJ - czerwone dysze (mniejszy rotor, 1/2 cala), ciśnienie ok. 2,1-3,4 bar:
| Dysza | Zasięg | Przepływ |
|---|---|---|
| 0,5 | ok. 4,6 m | ok. 1,9 l/min |
| 0,75 | ok. 4,9 m | ok. 2,8 l/min |
| 1,0 | ok. 5,8 m | ok. 3,8 l/min |
| 1,5 | ok. 6,7 m | ok. 5,7 l/min |
| 2,0 | ok. 7,6 m | ok. 7,6 l/min |
| 2,5 | ok. 8,5 m | ok. 9,5 l/min |
| 3,0 | ok. 9,4 m | ok. 11,4 l/min |
| 4,0 | ok. 10,4 m | ok. 15,1 l/min |
Rotor PGP - czerwone dysze nr 1-12 (do dużych trawników), ciśnienie ok. 1,7-4,5 bar:
| Dysza | Zasięg | Przepływ |
|---|---|---|
| nr 1 | ok. 8,8 m | ok. 2,3 l/min |
| nr 2 | ok. 9,1 m | ok. 3,0 l/min |
| nr 3 | ok. 9,4 m | ok. 3,8 l/min |
| nr 4 | ok. 10,1 m | ok. 5,3 l/min |
| nr 5 | ok. 11,0 m | ok. 6,8 l/min |
| nr 6 | ok. 11,0 m | ok. 9,1 l/min |
| nr 7 | ok. 11,6 m | ok. 11,4 l/min |
| nr 8 | ok. 11,9 m | ok. 14,0 l/min |
| nr 9 | ok. 12,5 m | ok. 16,3 l/min |
| nr 10 | ok. 13,4 m | ok. 22,7 l/min |
| nr 11 | ok. 14,0 m | ok. 30,3 l/min |
| nr 12 | ok. 14,0 m | ok. 39,7 l/min |

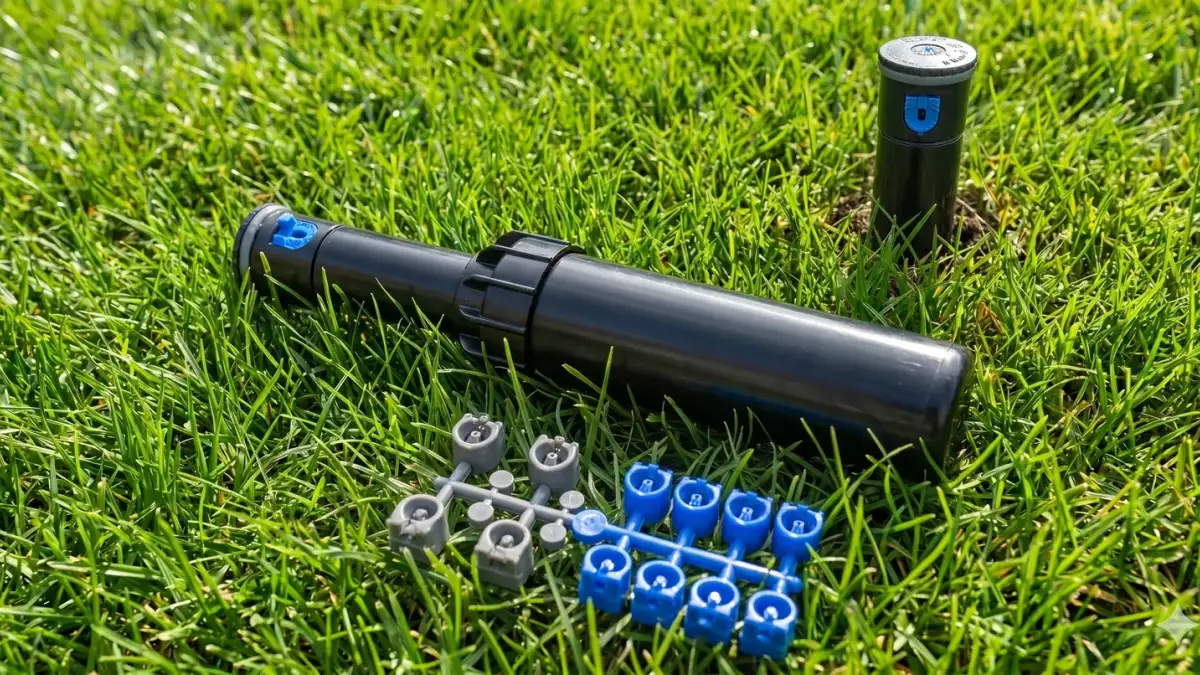

Oprócz czerwonych Hunter oferuje dysze niebieskie (alternatywny zestaw standardowy, z numerem równym przepływowi w GPM) i szare niskokątowe (kąt 13° zamiast 25° - pod wiatr, pod okna i niskie krzewy).
MP Rotator - dysze rotacyjne na mniejsze strefy
Tam, gdzie rotor PGP/PGJ ma za duży zasięg (małe trawniki, pasy przy ścianach, nieregularne kształty), lepiej sprawdzają się dysze rotacyjne MP Rotator. Podają wodę wieloma obracającymi się strumieniami przy niskim, równym opadzie (ok. 10 mm/h) - są oszczędne, ograniczają spływ na skarpach i glinie, a do tego mają matched precipitation rate: ten sam opad niezależnie od kąta i modelu (poza serią MP800).
| Model MP Rotator | Zasięg | Opad | Uwaga |
|---|---|---|---|
| MP800 SR | ok. 1,8-3,7 m | ~20 mm/h | krótki zasięg, wąskie pasy - OSOBNA sekcja |
| MP1000 | ok. 2,4-4,6 m | ~10 mm/h | małe i nieregularne strefy |
| MP2000 | ok. 4,0-6,4 m | ~10 mm/h | uniwersalny |
| MP3000 | ok. 6,7-9,1 m | ~10 mm/h | większe strefy |
| MP3500 | ok. 9,4-10,7 m | ~10 mm/h | największy zasięg w rodzinie |
MP Rotator reguluje się ręcznie: zasięg i kąt ustawiasz bez narzędzi, w zakresie modelu. Optymalne ciśnienie to ok. 2,8 bar; dla najkrótszego zasięgu MP800 obniża się ciśnienie wlotowe do ok. 2,1 bar. Dysze wymagają filtra ok. 40 mesh (MP1000/MP2000) - mikrostrumienie łatwo się zatykają. Pełny przegląd rodziny opisujemy w artykule systemy nawadniania Hunter.

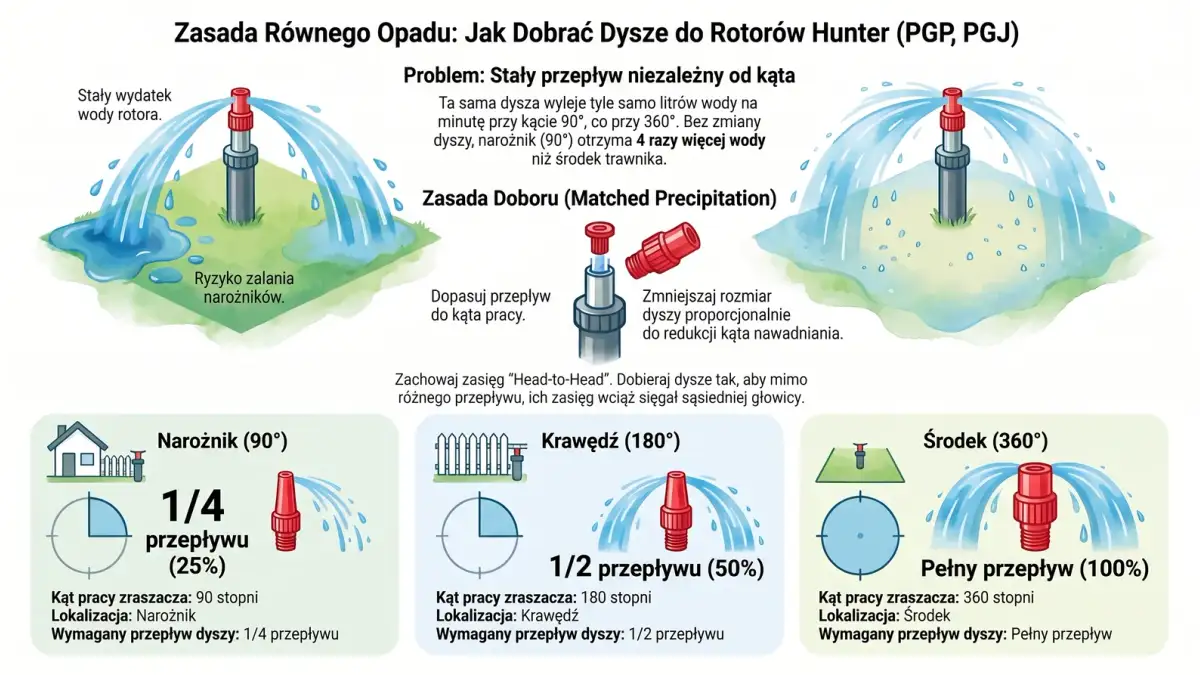

Kąt pracy a równy opad (matched precipitation)
To najczęściej pomijany, a kluczowy element doboru. Rotory PGP i PGJ mają stały wydatek wody niezależny od kąta pracy. Zraszacz z dyszą nr 7 ustawiony na 360° i ten sam ustawiony na 90° pobierają tyle samo litrów na minutę - ale głowica 90° rozkłada tę wodę na czterokrotnie mniejszej powierzchni (wycinek 90° to 1/4 koła). Skutek: jeśli włożysz tę samą dyszę do wszystkich zraszaczy, narożniki zostaną zalane (grzyb, gnicie korzeni), a środek trawnika wyschnie.
Dlatego w rotorach dobiera się dyszę proporcjonalnie do kąta:
- głowica 360° (środek) - dysza pełna (np. nr 6, ok. 9 l/min),
- głowica 180° (krawędź) - dysza o ok. 1/2 przepływu (np. ok. 4,5 l/min),
- głowica 90° (narożnik) - dysza o ok. 1/4 przepływu (np. ok. 2,3 l/min).
Zasięg wszystkich tych dysz musi być podobny (head-to-head), różni się tylko przepływ. MP Rotator nie ma tego problemu - utrzymuje równy opad automatycznie przy każdym kącie, dlatego na jednej sekcji MP można mieszać 90°, 180° i 360° (ale nie MP800 ze standardowymi). Kalkulator niżej liczy przepływ strefy już z uwzględnieniem tej zasady (jako pełne ekwiwalenty koła), więc nie zawyża zapotrzebowania na wodę.
Policz dobór dla swojej strefy
Podaj wymiary obszaru (szerokość × długość) i ciśnienie - kalkulator policzy dobór osobno dla każdej z trzech rodzin: MP Rotator, PGJ i PGP. Jeśli masz już kupione zraszacze, wybierz swoją rodzinę i zobaczysz, którą „czerwoną wkładkę” włożyć, jaki przyjąć równy rozstaw, ile głowic potrzeba i jaki będzie przepływ strefy (liczony poprawnie, jako pełne ekwiwalenty koła). Kliknięcie rodziny rysuje równomierny rozkład z zaznaczonymi narożnikami i krawędziami; głowicę z za dużym zasięgiem dla danego obszaru oznaczymy jako niewskazaną.
Kalkulator doboru
Jaki zraszacz i dyszę dobrać
Podaj wymiary obszaru i ciśnienie. Pokażemy dobór dla MP Rotator, PGJ i PGP - wybierz to, co masz lub planujesz.
Wybierz rodzinę zraszacza (kliknij), żeby zobaczyć rozkład:
Polecamy rodzinę z najmniejszą liczbą głowic dobrze dopasowaną do obszaru. MP Rotator zwykle wygrywa na małych i średnich strefach (regulowany, równy opad), PGP - na dużych, otwartych trawnikach.
Równy rozstaw, bez resztki. Kręgi = orientacyjne pokrycie (nakładanie potwierdza head-to-head). Narożniki (90°) i krawędzie (180°) dla rotorów PGP/PGJ wymagają proporcjonalnie mniejszych dysz, żeby nie zalać obrzeży. Każdą rodzinę montuj w osobnej sekcji - mają różny opad.
Rozstaw head-to-head, wiatr i układ trójkątny
Najczęstszy błąd przy samodzielnym montażu to zbyt duży rozstaw. Strumień zraszacza nie podlewa równomiernie na całej długości - najwięcej wody pada bliżej głowicy, a najmniej na końcu zasięgu. Dlatego stosuje się zasadę head-to-head: zasięg każdej głowicy powinien sięgać sąsiedniej. W praktyce rozstaw przyjmuje się w przybliżeniu równy promieniowi rzutu (czyli ok. 50% średnicy zwilżania). Jeśli rozstawisz głowice dalej, między nimi powstaną suche, brązowe pasy.
Poprawka na wiatr. Reguła 100% promienia obowiązuje przy bezwietrznej pogodzie. Im więcej wiatru, tym ciaśniej trzeba ustawić głowice (dane wg University of Georgia Extension B-894, układ kwadratowy):
| Wiatr | Rozstaw (% średnicy) | W przeliczeniu na promień |
|---|---|---|
| 0-5 km/h (słaby) | ~55% | ok. 1,1 × promień |
| 6-11 km/h (umiarkowany) | ~50% | ok. 1,0 × promień (head-to-head) |
| 13-19 km/h (silny) | ~45% | ok. 0,9 × promień |
Układ kwadratowy czy trójkątny? Najprostszy jest układ kwadratowy (siatka prostokątna) - i taki rysuje kalkulator. Na dużych, otwartych terenach efektywniejszy bywa układ trójkątny (głowice przesunięte jak kule bilardowe): odstęp rzędów wynosi wtedy rozstaw × 0,866, dzięki czemu pokrywa się teren mniejszą liczbą głowic i z lepszą równomiernością. Na typowych prostokątnych trawnikach różnica jest niewielka, więc dla prostoty montażu zwykle zostajemy przy siatce kwadratowej.
Opad, gleba i czas podlewania
Dobór dyszy łączy się z rodzajem gleby. Opad (dawka, mm/h) nie może przekraczać chłonności gruntu, bo woda spłynie zamiast wsiąknąć. Gleba gliniasta przyjmuje zaledwie ok. 5-10 mm/h, piaszczysta dużo więcej. Zraszacze statyczne i MP800 (ok. 20 mm/h) na glinie i skarpach powodują spływ - tam lepsze są standardowe MP Rotator (ok. 10 mm/h) albo podlewanie w cyklach (krótkie nawodnienie, przerwa na wsiąknięcie, kolejne).
Czas pracy sekcji policzysz z opadu: minuty = potrzebna dawka (mm) ÷ opad (mm/h) × 60. Przykład: aby podać 8 mm wody sekcją o opadzie 10 mm/h, potrzeba ok. 48 minut (najlepiej w 2 cyklach po 24 min). Sekcja MP Rotator (niski opad) pracuje dłużej niż rotorowa, ale równiej i z mniejszym spływem.
Najczęstsze błędy przy doborze
- Ta sama dysza w narożniku i na środku - łamie równy opad; narożniki zalane, środek suchy. W rotorach dobieraj dyszę do kąta (1/4 przepływu na 90°, 1/2 na 180°).
- Dysza za duża do ciśnienia - przy niskim ciśnieniu duża dysza „pluje” i nie wykręca zasięgu. Lepiej mniejsza dysza dobrze zasilona niż duża głodzona ciśnieniem.
- Za duży rozstaw - łamie zasadę head-to-head i daje suche pasy; przy wietrze rozstaw zmniejsz.
- Przelewanie poza obszar - przy małej strefie zasięg dyszy bywa za duży; zmniejsza dysza, niższe ciśnienie albo śruba redukcji zasięgu (do ok. -25%) ograniczą podlewanie chodnika czy sąsiada.
- Mieszanie rotorów, MP i spray na jednej sekcji - różny opad = nierówne podlewanie.
- Pominięcie przepływu - suma przepływów głowic w sekcji musi się zmieścić w wydajności wody. Ile głowic na sekcję policzysz kalkulatorem sekcji.
Dobór dysz i rozstawu to fragment większej całości - pełny dobór sprzętu opisujemy w przewodniku systemy nawadniania Hunter. Jeśli wolisz mieć to policzone i zaprojektowane od ręki, zaprojektujemy instalację za Ciebie na podstawie pomiaru ciśnienia i kształtu działki.
Źródła danych: oficjalne karty wydajności Hunter Industries - PGP Standard Red Nozzle, PGJ Nozzle Performance, MP Rotator; poprawka na wiatr wg University of Georgia Extension B-894.
